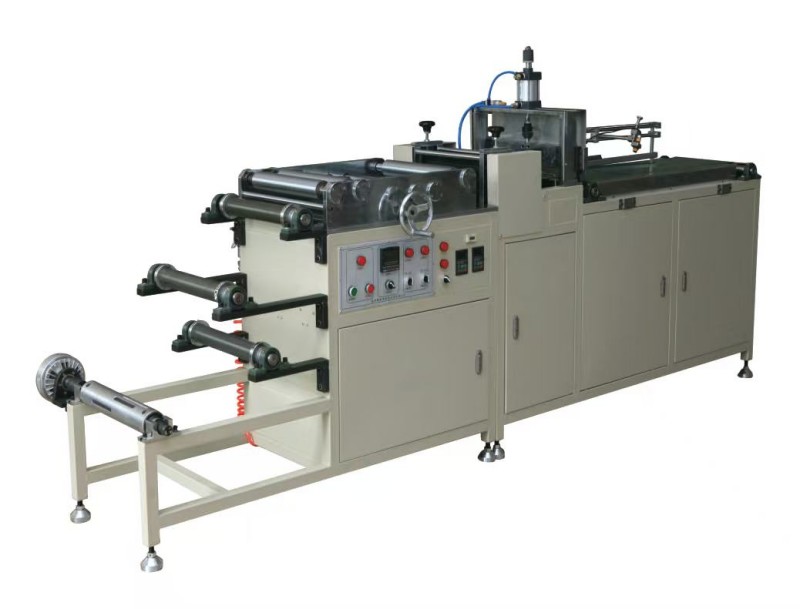

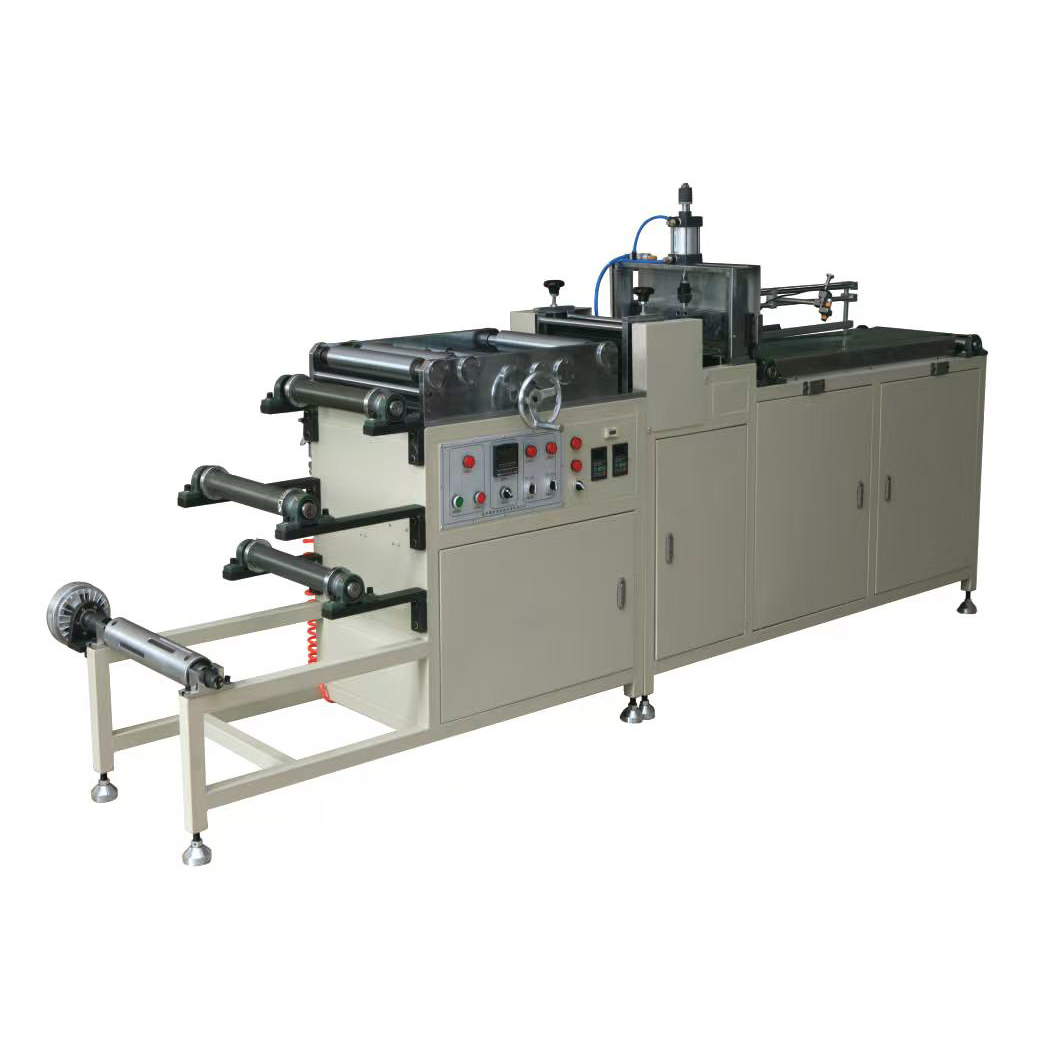

La máquina corrugadora con filtro Hepa separado de calidad de la fábrica de Pulan para papel o aluminio está especialmente diseñada para la producción de papel (o papel) de aluminio corrugado en filtros HEPA tipo separador. Integra plegado automático de bordes, estampado de corrugaciones, corte de longitud fija y recolección de productos en una sola máquina. El ancho máximo del papel de aluminio es de 350 mm, el diámetro del rollo ≤1000 mm y la eficiencia de producción alcanza las 20 hojas/min (con una longitud de 500 mm). El sistema de plegado de bordes con rodillo de seis etapas protege los bordes del papel de aluminio contra daños; los rodillos onduladores de precisión garantizan un ondulado plano y simétrico; el control del sensor fotoeléctrico permite una longitud de corte precisa; La recogida automática reduce la manipulación manual.
La máquina corrugadora con filtro Hepa separado para papel o aluminio es una máquina completamente automática que procesa papel o papel de aluminio mediante plegado de bordes, estampado de corrugación, corte de longitud fija y recolección automática. Consta de un sistema de alimentación de material, una unidad de plegado de bordes, una unidad de corrugado, una unidad de corte y una unidad de recogida de producto.
La máquina está diseñada para la producción en masa de papel de aluminio corrugado utilizado en filtros HEPA tipo separador. La altura y el paso del corrugado se pueden personalizar según los requisitos del cliente. La superficie de corte es lisa y limpia sin rebabas.
Conformación de corrugación de papel o lámina de aluminio utilizado en filtros HEPA tipo separador.
Unidad de alimentación de material:
Incluye eje de alimentación, soportes de cono, rodillos tensores y anillos de posicionamiento.
Unidad de plegado de bordes:
Equipado con rodillos de seis etapas y plantillas de plegado de bordes reemplazables para formar bordes de papel de aluminio.
Unidad Corrugadora:
Incluye rodillos corrugadores superiores e inferiores, volante de ajuste de espacio y engranajes de transmisión.
Unidad de corte:
Incluye cuchilla de corte superior, cuchilla de corte inferior, cilindro de corte y sensor fotoeléctrico.
Unidad de Recogida de Productos:
Incluye cilindro colector, mecanismo de empuje y sistema de control fotoeléctrico.
Componentes auxiliares:
Controlador de velocidad del motor, unidad triple neumática, interruptor de parada de emergencia y cubierta de protección de seguridad.
El papel de aluminio pasa a través de rodillos de seis etapas para un plegado gradual de los bordes, luego ingresa a los rodillos corrugadores superiores e inferiores para formar una corrugación uniforme. El sensor fotoeléctrico detecta la longitud de avance y activa automáticamente la cuchilla de corte. Finalmente, el sistema de recogida organiza y recoge automáticamente las láminas onduladas terminadas.
Carga de materiales:
Instale el rollo de papel de aluminio en el eje de alimentación y fíjelo con soportes para conos.
Alimentación de materiales:
Pase el papel de aluminio a través de los rodillos tensores y ajuste los anillos de posicionamiento según el ancho del material para evitar desviaciones.
Plegado de bordes:
El papel de aluminio pasa por rodillos de seis etapas. Vuelva a colocar la plantilla de plegado según el ancho del borde requerido y ajuste los rodillos para formar el borde.
Formación de corrugación:
El papel de aluminio plegado entra en los rodillos onduladores. Ajuste la separación entre rodillos para crear la altura y el paso de corrugación requeridos.
Corte:
El sensor fotoeléctrico detecta la longitud preestablecida y activa el mecanismo de corte automáticamente.
Recopilación:
Las láminas onduladas terminadas son empujadas y apiladas automáticamente por el sistema de recogida.
1. El plegado automático de bordes protege los bordes del papel de aluminio
El sistema de rodillos de seis etapas forma gradualmente el borde, combinado con plantillas plegables reemplazables, lo que garantiza que el borde del papel de aluminio permanezca estable y sea menos probable que se dañe durante el montaje del filtro.
2. Formación de corrugaciones planas y simétricas
Los rodillos corrugadores superiores e inferiores de precisión crean una corrugación uniforme y simétrica. La corrugación formada tiene buena estabilidad y no es fácil de deformar.
3. Control de corte fotoeléctrico para una longitud precisa
El sensor fotoeléctrico detecta la longitud de alimentación del papel de aluminio y activa automáticamente el corte cuando alcanza el valor preestablecido. La superficie de corte es lisa y sin rebabas.
4. Recolección automática de productos
Las láminas corrugadas terminadas son empujadas y apiladas automáticamente por el sistema de recolección, lo que reduce los requisitos de mano de obra y mejora la eficiencia de la producción.
5. Especificaciones de corrugación personalizadas
Los rodillos corrugadores se pueden personalizar según los requisitos del cliente en cuanto a altura e inclinación del corrugado, cumpliendo con los diferentes requisitos de separador de los filtros HEPA.
6. Ajuste continuo de velocidad
El controlador de velocidad del motor permite un ajuste flexible de la velocidad de producción, adecuado para diferentes materiales y espesores, incluidos papel y papel de aluminio.
7. Reemplazo rápido de plantillas de plegado de bordes
La plantilla plegable se puede reemplazar rápidamente aflojando los pernos de fijación, lo que hace que el ajuste sea conveniente para diferentes anchos de borde.
8. Separación ajustable de la hoja de corte y fácil mantenimiento
La separación de las cuchillas de corte superior e inferior se puede ajustar con precisión mediante pernos de ajuste, lo que permite una corrección rápida cuando es necesario mejorar la calidad del corte.
| Parámetro | Especificación |
| Modelo | PLWL-350 |
| Velocidad de funcionamiento | Ajustable de forma continua |
| Ancho máximo de paso del papel de aluminio | 350 milímetros |
| Ancho máximo del producto | 300 milímetros |
| Diámetro máximo del rollo de papel de aluminio | 1000 milímetros |
| Altura de plegado del producto y paso de onda | Personalizado según los requisitos del cliente (se requieren rodillos corrugadores especiales) |
| Eficiencia de producción | 20 hojas/min (con una longitud de producto de 500 mm) |
| Potencia del motor | 0,75 kilovatios |
| Presión de suministro de aire | 0,6 MPa |
| Fuente de alimentación | 380V / 50Hz |
| Dimensiones totales (largo × ancho × alto) | 3653 × 985 × 1545 milímetros |
Instale la máquina corrugadora con filtro Hepa separado para papel o aluminio en un piso plano, limpio y bien ventilado, evitando ambientes polvorientos y con altas temperaturas.
Mantenga una distancia de ≥1 metro de las paredes trasera y lateral derecha, y de ≥1,5 metros de la parte delantera y del lado izquierdo.
Utilice un montacargas de más de 1 tonelada para el transporte.
Fije la máquina y ajuste el nivel horizontal.
Conecte una fuente de alimentación de 380 V/50 Hz con conexión a tierra independiente.
Conecte el suministro de aire comprimido a 0,6 MPa.
Verifique los cables, el botón de parada de emergencia y la cubierta de seguridad antes de la operación.
P1: ¿Qué debo hacer si la corrugación se vuelve desigual o tiene forma de escalera?
R: La razón principal es que los dientes del rodillo corrugador superior no están alineados con las ranuras del rodillo inferior. Afloje los pernos de fijación del engranaje de transmisión del rodillo inferior, ajuste la posición del rodillo superior hasta que los dientes y las ranuras se alineen correctamente, luego apriete los pernos.
P2: ¿Por qué la superficie de corte es desigual o no se puede cortar?
R: Posibles razones:
① La cuchilla de corte está desgastada o dañada → afile o reemplace la cuchilla.
② El espacio entre las hojas de corte superior e inferior es demasiado grande → ajuste el perno de presión de la hoja inferior hasta que el espacio sea adecuado y la hoja superior se mueva suavemente.
P3: ¿Qué debo hacer si el papel de aluminio se daña durante el corrugado?
A:
① Aumente adecuadamente el espacio entre los rodillos corrugadores superiores e inferiores.
② Utilice material de papel de aluminio de mayor calidad.
P4: ¿Cómo puedo ajustar la longitud de corte?
R: Mueva la posición del sensor fotoeléctrico hacia arriba o hacia abajo. Cuando el sensor detecta el borde del papel de aluminio, activa la acción de corte. Apague la alimentación o presione la parada de emergencia antes del ajuste para evitar el movimiento accidental de la hoja.
Esta máquina es una máquina formadora de corrugado de papel de aluminio HEPA tipo separador, adecuada para la producción en masa de papel de aluminio o papel corrugado.
Se encuentran disponibles pruebas de muestras gratuitas (envíe su papel de aluminio o material de papel y podremos probar el corrugado y enviar muestras para su evaluación).
Los pedidos al por mayor pueden disfrutar de descuentos. Póngase en contacto con nuestro equipo de ventas para conocer el tiempo de entrega.
Se encuentran disponibles rodillos corrugadores personalizados con diferentes alturas y pasos de pliegue, así como anchos de trabajo más amplios (>350 mm).
Con la máquina se proporcionan manuales en inglés y chino, diagramas eléctricos y listas de repuestos neumáticos.
Como exportador profesional de equipos formadores de corrugado, Pulan ofrece precio directo de fábrica, garantía de 12 meses y suministro de repuestos a largo plazo, incluidos rodillos corrugadores, cuchillas de corte y rodillos de plegado de bordes. Bienvenido a solicitar una cotización o visitar nuestra fábrica.
