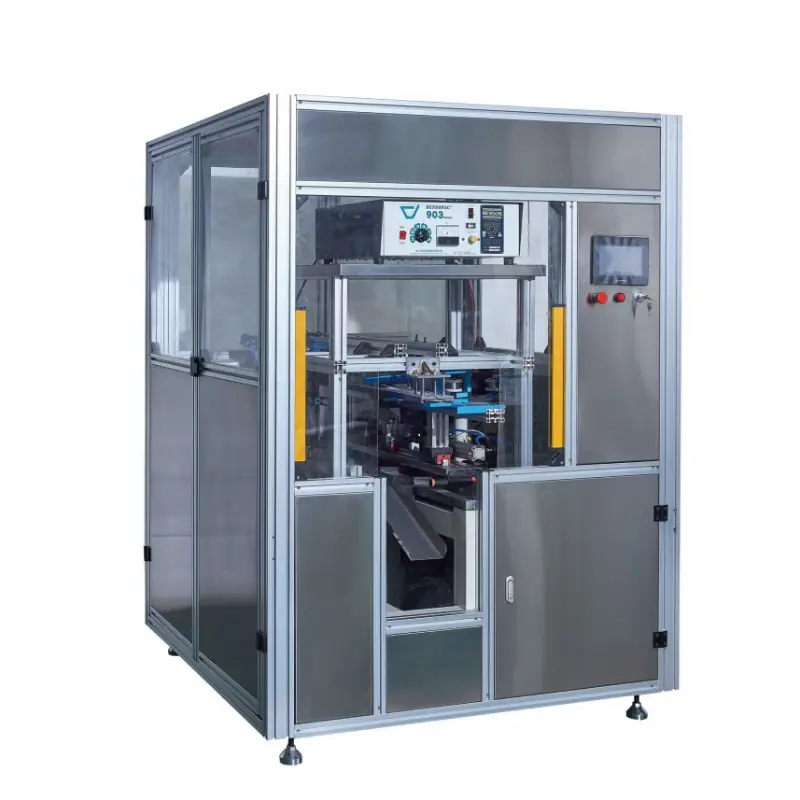

Máquina de soldadura ultrasónica con elemento filtrante completamente automática

Como fabricante chino especializado de equipos de producción de filtros ECO, Pulan ofrece una máquina de soldadura ultrasónica de elementos filtrantes totalmente automática de alta calidad para elementos filtrantes. Cuenta con control de programa PLC y operación con pantalla táctil, con procesos totalmente automatizados para alimentación, soldadura y descarga. Cuenta con una capacidad de producción de 4 piezas por minuto y una altura operativa de 250 mm.

¿Qué es una máquina de soldadura ultrasónica con elemento filtrante completamente automática?

Una máquina de soldadura ultrasónica de elementos filtrantes completamente automática es un sistema automatizado desarrollado para el sellado ultrasónico de bordes de filtros de aire de cabina. Integra una guía de alimentación, bocinas de soldadura ultrasónica, cilindros de soldadura neumáticos, guía de descarga, unidad de alimentación de cinta y un sistema de control basado en PLC en una sola unidad de producción.

Durante el funcionamiento, se transmiten vibraciones ultrasónicas a frecuencias extremadamente altas a las superficies de contacto termoplásticas del filtro. La fricción generada en la unión crea calor localizado, provocando que el material se derrita rápidamente. Bajo presión controlada, las superficies fundidas se fusionan y solidifican en un fuerte enlace molecular, produciendo soldaduras cuya resistencia es cercana a la del material original.

Aplicaciones y estructura de la máquina

Aplicaciones: Sellado y soldadura por ultrasonidos de ambos bordes laterales de filtros de aire de cabina.

Componentes principales:

Principio de funcionamiento y proceso de producción.

Principio de funcionamiento:

La energía ultrasónica se transmite a las superficies de contacto termoplásticas del filtro, produciendo vibraciones de alta frecuencia que generan calor localizado en el área de soldadura. El plástico se derrite casi instantáneamente y se funde bajo presión. Una vez que cesa la vibración ultrasónica, se mantiene la presión brevemente para permitir que la unión se solidifique, lo que da como resultado una unión molecular duradera con una resistencia de soldadura cercana a la del material original.

Proceso de producción:

1. Carga: Coloque el filtro en la guía de alimentación con la junta hacia arriba. Si se requiere cinta selladora, colóquela entre las superficies de las juntas. Alinee el centro del filtro con el bloque guía e inserte el siguiente pliegue en los rieles guía superior e inferior.
2. Alimentación: Empuje el filtro suavemente hacia adelante hasta que el sensor de posicionamiento por infrarrojos detecte su llegada.
3. Posicionamiento: El servomotor acciona el husillo de bolas mientras el cilindro de posicionamiento se retrae, moviendo con precisión el filtro entre los dos cabezales de soldadura.
4. Soldadura ultrasónica: los cilindros neumáticos presionan ambas bocinas ultrasónicas simultáneamente sobre los bordes del filtro para completar el proceso de soldadura.
5. Descarga: El siguiente filtro avanza el filtro anterior terminado, el cual sale por la guía de descarga.
6. Producción Continua: El ciclo se repite automáticamente para un funcionamiento ininterrumpido.

Características clave

1. Soldadura Ultrasónica Sin Adhesivos:El plástico se une mediante energía ultrasónica en lugar de pegamento termofusible, lo que proporciona un proceso respetuoso con el medio ambiente y una resistencia de la soldadura similar a la del material base.
2. Control PLC completamente automático:La alimentación, el posicionamiento, la soldadura y la descarga se completan automáticamente, lo que reduce el trabajo manual y mantiene una tasa de producción de 4 piezas por minuto.
3. Posicionamiento de servos de alta precisión:Un husillo de bolas servoaccionado posiciona con precisión cada filtro, lo que garantiza una calidad de soldadura constante y resultados repetibles.
4. Soldadura simultánea de doble cara:Dos bocinas de soldadura ultrasónica funcionan al mismo tiempo, completando ambos sellos laterales en un solo ciclo para una mayor productividad.
5. Dispositivo de alimentación de cinta opcional:La unidad de alimentación de cinta se puede instalar u omitir según el proceso de fabricación del cliente sin afectar el rendimiento de la soldadura.
6. Guía de alimentación ajustable:La separación del riel guía se puede ajustar fácilmente usando la perilla de control y el bloque guía, lo que permite que la máquina procese filtros de diferentes espesores.
7. Operación de la pantalla táctil:El PLC y la interfaz de pantalla táctil simplifican la configuración de parámetros al tiempo que proporcionan información operativa y del estado de la máquina en tiempo real.
8. Diseño de seguridad con certificación CE:Varios modelos cumplen con las normas CE e incluyen protección de parada de emergencia, protecciones de seguridad y conexión a tierra confiable para un funcionamiento seguro.

Parámetros técnicos

Precauciones de instalación

1. Instale la máquina sobre un piso plano, limpio y bien ventilado, lejos del calor y el polvo excesivos.
2. Deje al menos 1,5 metros de espacio libre delante y detrás y 1 metro a ambos lados.
3. Utilice un montacargas con una capacidad de elevación mínima de 1 tonelada para el transporte.
4. Asegure la máquina firmemente y asegúrese de que esté correctamente nivelada.
5. Conéctelo a una fuente de alimentación dedicada de 380 V/50 Hz con conexión a tierra adecuada.
6. Proporcione un suministro de aire comprimido estable de 0,6 MPa.
7. Antes de la operación, inspeccione el cable de alimentación, el botón de parada de emergencia y las puertas de protección de seguridad.

Preguntas frecuentes

P1: ¿Qué debo hacer si la soldadura está quemada o no es lo suficientemente fuerte?

R: Es posible que la potencia ultrasónica no sea adecuada para el material del filtro actual. Ajuste la potencia de soldadura a través de la pantalla táctil o el generador ultrasónico según el material del filtro, como PP o tela no tejida.

P2: ¿Es obligatoria la unidad de alimentación de cinta?

R: No. La unidad de alimentación de cinta es opcional. Si su proceso de producción no requiere cinta dentro de la junta, se puede quitar sin afectar la función de soldadura ultrasónica.

P3: ¿Puede la máquina procesar filtros con diferentes espesores?

R: Sí. El espacio de la guía de alimentación se puede ajustar mediante la perilla de ajuste del espacio y el bloque guía, lo que permite que la máquina se adapte a varios espesores de filtro.

P4: ¿Qué tan fuerte es la soldadura ultrasónica?

R: La soldadura ultrasónica vuelve a unir la estructura molecular del plástico en la unión, lo que produce una resistencia de la soldadura cercana a la del material original y significativamente más fuerte que la unión adhesiva termofusible convencional.

Información de compra

La máquina de soldadura ultrasónica de elementos filtrantes totalmente automática está diseñada para el sellado lateral ultrasónico de alto volumen de filtros de aire de cabina. Ofrecemos servicios gratuitos de soldadura de muestras: simplemente envíe sus muestras de filtros y realizaremos una soldadura de prueba antes de devolverlas para su evaluación.

Los pedidos por volumen son elegibles para precios preferenciales y los cronogramas de entrega se pueden confirmar con nuestro equipo de ventas. También se encuentran disponibles máquinas personalizadas con diferentes alturas de trabajo o requisitos especiales de soldadura. Cada máquina se suministra con manuales de funcionamiento en chino e inglés, esquemas eléctricos y una lista de piezas neumáticas.

Como fabricante y exportador profesional de equipos de soldadura de filtros, Pulan ofrece precios directos de fábrica, una garantía de un año y soporte de repuestos a largo plazo, incluidos cuernos de soldadura ultrasónica y componentes de sellado neumático. Contáctenos hoy para una cotización o programe una visita a nuestra fábrica.
