Pulan es un fabricante, proveedor y exportador líder de Máquina plegadora de materiales compuestos totalmente automática en China. La máquina cuenta con carga neumática para reducir la intensidad del trabajo, mientras que la interfaz de pantalla táctil bilingüe chino-inglés admite ajustes digitales de altura de pliegue y almacenamiento de parámetros. Como proveedor directo de fábrica, ofrecemos precios directos de fábrica, un año de garantía, pruebas de muestra gratuitas, soporte de repuestos a largo plazo y soluciones personalizadas para pedidos al por mayor.

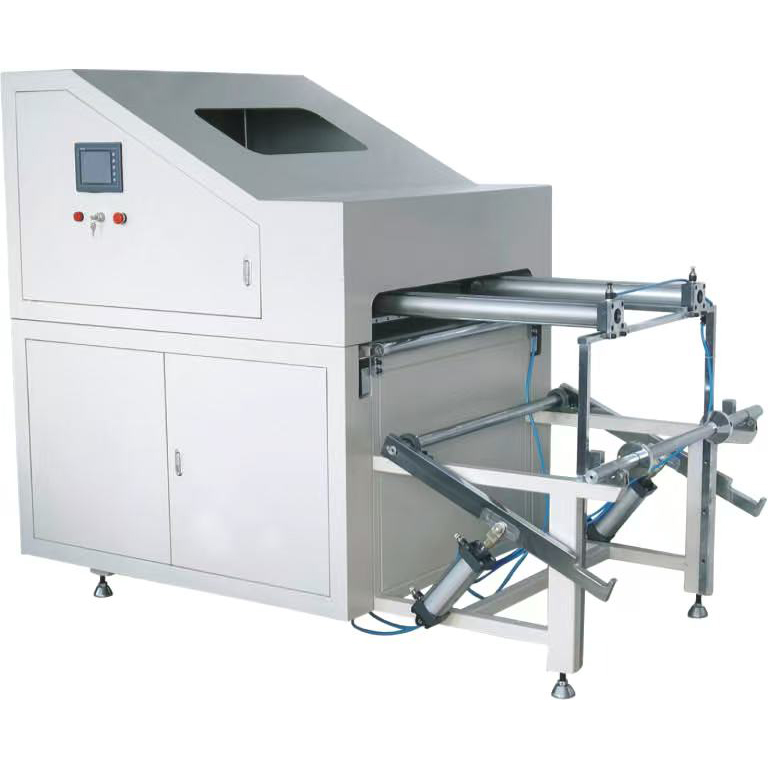

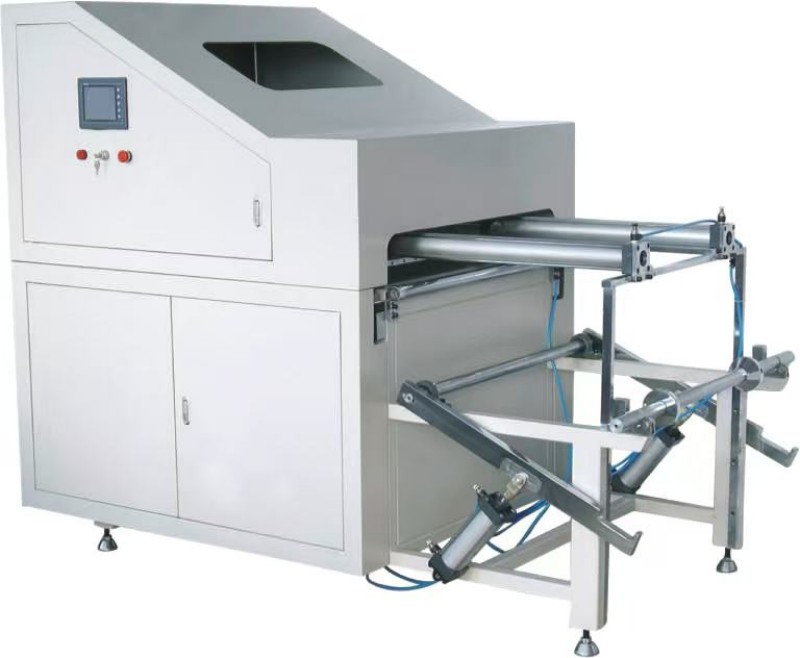

La máquina plegadora de materiales compuestos totalmente automática es un sistema de plisado automatizado que forma medios filtrantes compuestos comprimiendo el material entre las cuchillas plisadoras delanteras y traseras. La máquina consta de un sistema de carga neumático, una cremallera de desenrollado, un conjunto de cuchillas delanteras y un conjunto de cuchillas traseras.
Durante la operación, la hoja trasera sostiene un lado del medio filtrante mientras que la hoja delantera desciende y empuja el material hacia la hoja trasera. La acción de compresión crea pliegues a la altura preestablecida. Esta máquina es ideal para la producción en masa de medios filtrantes compuestos de pliegues grandes utilizados en aplicaciones de filtración gruesa y de eficiencia media.
La máquina está especialmente diseñada para laminar:
Malla de alambre utilizada en filtros de aire de eficiencia gruesa y media.
Medios filtrantes no tejidos utilizados en filtros de aire de eficiencia media y gruesa
Sistema de carga neumático: cilindro de carga, brazo oscilante de carga, eje de papel y soporte de cono.
Bastidor de desenrollado: asientos de rodamientos y rodillos tensores
Conjunto de hoja delantera: hoja delantera, cilindro de empuje de la hoja delantera y cilindro de elevación
Conjunto de hoja trasera: hoja trasera, cilindro de elevación y varillas guía
Sistema de control: pantalla táctil chino-inglés, botón de parada de emergencia e interruptor de encendido
Componentes auxiliares: unidad de preparación de aire, válvulas solenoides y controlador de velocidad.
Interruptor de alimentación principal
La hoja trasera presiona un lado del medio filtrante compuesto mientras que la hoja delantera desciende sobre el material. Luego, el cilindro de la cuchilla delantera impulsa la cuchilla delantera hacia la cuchilla trasera. Bajo la fuerza de compresión generada entre las dos hojas, el medio filtrante se pliega a la altura preestablecida.
Carga de materiales
Inserte el eje a través del rollo de medio filtrante y asegúrelo con los soportes de cono.
El cilindro de carga impulsa el brazo oscilante para colocar el eje sobre los soportes de los cojinetes.
Roscado de materiales
Tire del borde anterior del medio filtrante hacia arriba a través de los rodillos tensores y colóquelo debajo de la hoja trasera.
Sujeción de materiales
El cilindro de la cuchilla trasera baja la cuchilla trasera para sujetar el material.
El cilindro de elevación de la cuchilla frontal baja la cuchilla frontal sobre el material.
Plisado
El cilindro de empuje de la hoja delantera mueve la hoja delantera hacia la hoja trasera.
El material compuesto se comprime hasta la altura de pliegue preestablecida.
Ciclo de retorno
La hoja delantera se retrae y se levanta.
La hoja trasera se eleva para completar un ciclo de plisado.
Producción Continua
El medio filtrante avanza automáticamente para el siguiente ciclo de plisado.
1. Plisado de compresión de la hoja delantera y trasera para pliegues de gran altura
La máquina plegadora de materiales compuestos totalmente automática admite alturas de pliegue de 20 mm a 300 mm. La pantalla táctil ajusta automáticamente la carrera de la hoja de acuerdo con la altura de pliegue preestablecida, lo que la hace ideal para la producción de medios filtrantes de pliegues grandes.
2. Sistema de carga neumático
El brazo de carga neumático coloca automáticamente rollos pesados de medio filtrante en la rejilla de desenrollado, lo que reduce significativamente la mano de obra.
3. Altura precisa de los pliegues y extremos lisos de los pliegues
Los ajustes digitales de la altura de los pliegues permiten que el sistema coincida automáticamente con el recorrido del cilindro, lo que garantiza dimensiones de pliegue consistentes y bordes de pliegue suaves.
4. Diseño mecatrónico compacto
Con unas dimensiones de 2030 × 1120 × 1620 mm, la máquina presenta un tamaño compacto y al mismo tiempo mantiene un alto nivel de automatización.
5. Interfaz de pantalla táctil fácil de usar
La pantalla táctil bilingüe admite configuraciones de altura de pliegues, ajustes de parámetros de retraso, monitoreo de producción, almacenamiento de recetas y conteo de producción.
6. Sistema de control neumático confiable
Equipado con unidades de preparación de aire, válvulas solenoides, reguladores de presión y cilindros neumáticos para un funcionamiento estable y confiable.
7. Amplia compatibilidad de materiales
Adecuado para diversos medios filtrantes compuestos, incluidos:
Compuestos de tela no tejida + malla de alambre
Tejido no tejido + compuestos de carbón activado
Otros medios filtrantes gruesos y de eficiencia media
Diámetro máximo del rollo de material: 600 mm
Ancho máximo del producto: 700 mm
8. Fácil mantenimiento
El mantenimiento de rutina implica limpiar residuos, lubricar cadenas y piezas móviles, y revisar periódicamente los sujetadores y los sellos de los cilindros.
| Parámetro | Especificación |
| Modelo | PLZD-700 |
| Capacidad de producción | 3 m/min |
| Altura de plegado del producto | 20 – 300 mm (Ajustable) |
| Ancho del producto | ≤ 700 milímetros |
| Diámetro del rollo de material | ≤ 600 milímetros |
| Potencia del motor | 0,75 kilovatios |
| Presión de suministro de aire | 0,6 MPa |
| Fuente de alimentación | 220V / 50Hz |
| Dimensiones totales (largo × ancho × alto) | 2030 × 1120 × 1620 milímetros |
Instale la máquina plegadora de materiales compuestos totalmente automática en un piso nivelado, limpio y bien ventilado, lejos del exceso de polvo y calor.
Mantenga un espacio libre de al menos 1 metro en el lado derecho y 1,5 metros en los lados delantero, trasero e izquierdo.
Utilice un montacargas con una capacidad de elevación mínima de 1 tonelada para el transporte.
Asegure la máquina y asegúrese de que esté nivelada correctamente.
Conéctelo a una fuente de alimentación dedicada de 220 V/50 Hz con conexión a tierra adecuada.
Proporcione aire comprimido a 0,6 MPa.
Antes de la operación, inspeccione los cables, los botones de parada de emergencia y las protecciones de seguridad.
P1: ¿Qué debo hacer si la altura real del pliegue no coincide con el ajuste?
R: Verifique la configuración de la altura del pliegue en la pantalla táctil y verifique si la carrera del cilindro de la hoja frontal coincide con el valor configurado. El modo manual se puede utilizar para realizar pruebas. Si persisten las desviaciones, ajuste el límite de recorrido del cilindro o inspeccione la estabilidad de la presión del aire.
P2: ¿Por qué no funciona el cilindro de carga?
R: Las posibles causas incluyen:
Válvula solenoide dañada
Cilindro neumático defectuoso
Presión de aire insuficiente
Suministro de aire no conectado
Inspeccionar y corregir el problema correspondiente.
P3: ¿Por qué el medio filtrante se desplaza o produce bordes de pliegues desiguales?
R: Asegúrese de que el material avance suavemente entre los rodillos tensores y los conjuntos de cuchillas. Compruebe que las superficies de las cuchillas delantera y trasera permanezcan paralelas y libres de desgaste. También verifique la alineación del riel guía y los dispositivos de centrado.
P4: ¿Qué materiales puede procesar esta máquina?
R: La máquina plegadora de materiales compuestos totalmente automática es adecuada para medios filtrantes compuestos utilizados en filtros gruesos y de eficiencia media, que incluyen:
Compuestos de tela no tejida y malla de alambre.
Compuestos de tela no tejida y carbón activado.
Otros materiales de filtración compuestos
Es especialmente adecuado para productos de gran altura de pliegue que van desde 20 mm hasta 300 mm.
