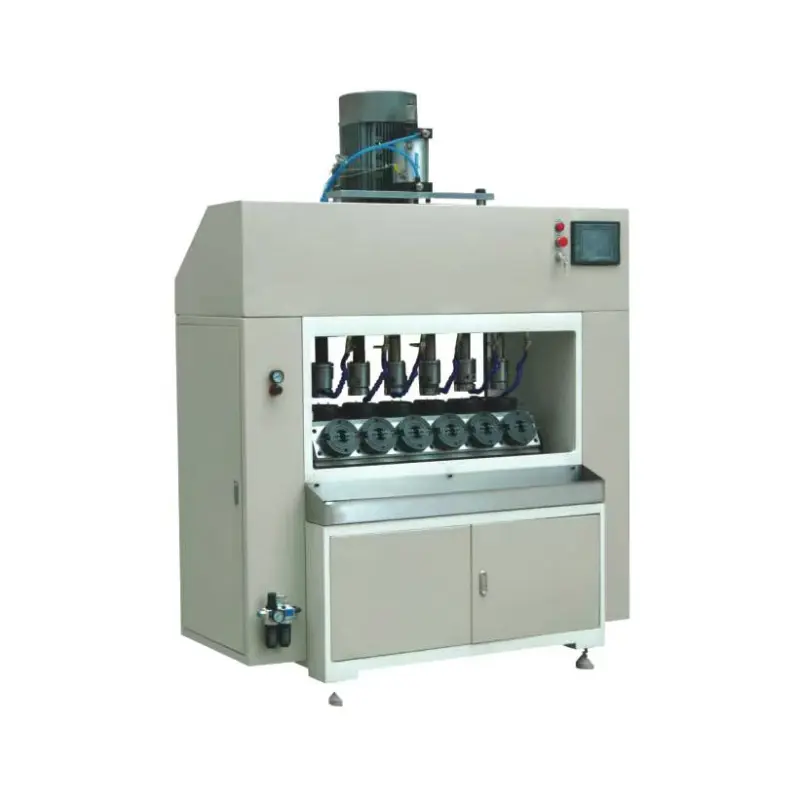

Máquina roscadora de seis estaciones con plataforma giratoria completamente automática

Equipada con un sistema de enfriamiento tipo boquilla, la máquina roscadora de seis estaciones con plataforma giratoria totalmente automática de calidad de la fábrica de Pulan mejora efectivamente el acabado de la superficie de la pieza de trabajo al tiempo que extiende la vida útil del grifo. Con una capacidad de producción de 24 piezas por minuto y compatibilidad con piezas de trabajo de entre 60 y 130 mm de diámetro, es una solución eficiente para el procesamiento de placas de cubierta roscadas de filtros a gran escala.

¿Qué es una máquina roscadora de seis estaciones con plataforma giratoria totalmente automática?

La máquina roscadora de seis estaciones con plataforma giratoria totalmente automática es un sistema de roscado automatizado desarrollado para mecanizar roscas internas en placas de cubierta roscadas de filtro. La máquina integra seis sistemas principales: mecanismo de accionamiento del husillo, mecanismo de elevación del husillo, mecanismo de sujeción del grifo, mecanismo de indexación de la mesa giratoria, sistema de refrigeración y sistema de control.

El motor principal impulsa el husillo de roscado mediante rotación hacia adelante y hacia atrás, mientras que el cilindro neumático mueve suavemente el husillo de acuerdo con la velocidad de rotación para completar el roscado y la retracción automática. La pieza de trabajo se posiciona con precisión ubicando pasadores en la mesa giratoria. Después del mecanizado, la pieza terminada cae automáticamente sobre el transportador de malla de alambre y se descarga de la máquina.

Con una alta consistencia de mecanizado y una excelente concentricidad de la rosca, este equipo es una opción ideal para los fabricantes de filtros que requieren una producción continua de placas de cubierta roscadas.

Especificaciones técnicas

Aplicaciones y estructura del equipo

Aplicaciones

Componentes principales

Principio de funcionamiento y flujo de procesamiento

La máquina utiliza un motor giratorio hacia adelante y hacia atrás para impulsar el husillo estriado, mientras que el cilindro neumático controla el movimiento suave del husillo de acuerdo con la velocidad del husillo. La pieza de trabajo se fija mediante pasadores de ubicación en la estación y la mesa giratoria se indexa continuamente entre las estaciones. Una vez completado el roscado, la pieza terminada cae automáticamente sobre el transportador para su descarga.

Pasos de procesamiento

1. Carga de la pieza de trabajo: Coloque la pieza de trabajo en la estación con dos orificios de posicionamiento alineados con los pasadores de ubicación.
2. Indexación de estaciones: el cilindro de la mesa giratoria gira la mesa a la siguiente estación y el cilindro de posicionamiento la bloquea con precisión.
3. Operación de roscado: el motor principal gira hacia adelante y el cilindro del husillo empuja el husillo hacia abajo suavemente para completar el mecanizado del hilo.
4. Retracción del grifo: el motor principal invierte y el cilindro del husillo se retrae hacia arriba para completar la retirada automática del hilo.
5. Descarga del producto terminado: la mesa giratoria continúa indexando, permitiendo que la pieza de trabajo terminada caiga sobre el transportador de malla de alambre.
6. Producción continua: la siguiente pieza de trabajo ingresa a la estación de roscado para la operación del ciclo automático.

Ventajas clave

1. Producción de mesa giratoria de seis estaciones: Seis estaciones funcionan continuamente en un ciclo circular. Las piezas terminadas se descargan automáticamente sin necesidad de retirarlas manualmente, logrando una eficiencia de producción de 24 piezas/min.
2. Transmisión de husillo estriado para alta precisión: La estructura del eje estriado proporciona una transmisión de potencia suave, una concentricidad excelente y una calidad de mecanizado de roscas estable.
3. Movimiento del husillo neumático sin impacto: El cilindro controla el movimiento del husillo según la velocidad de rotación, lo que garantiza un roscado y una retracción suaves y, al mismo tiempo, protege tanto los machos como las piezas de trabajo.
4. Portamachos cónico para un reemplazo rápido: El sistema de fijación de diseño cónico permite a los operadores reemplazar los grifos rápidamente simplemente aflojando los componentes de sujeción mientras se mantiene un posicionamiento confiable.
5. Posicionamiento preciso de la mesa giratoria: La mesa giratoria es impulsada por un cilindro neumático y bloqueada por un cilindro de posicionamiento, lo que garantiza posiciones de mecanizado consistentes.
6. Sistema de enfriamiento continuo de boquillas: Se rocía refrigerante continuamente durante el roscado para reducir la temperatura de la pieza de trabajo, mejorar el acabado de la superficie y prolongar la vida útil del grifo.
7. Control de parámetros de pantalla táctil: Los operadores pueden ajustar la velocidad de roscado, la velocidad de retracción, el tiempo de conversión, los ciclos de rotación hacia adelante/atrás y la cantidad de producción a través de la interfaz de pantalla táctil.
8. Diseño de seguridad certificado CE: La máquina está equipada con protección de parada de emergencia, enclavamiento de protección de seguridad y sistemas de protección de conexión a tierra.

Requisitos de instalación

1. Instale la máquina en un piso plano, limpio y bien ventilado, lejos de altas temperaturas y polvo.
2. Mantenga un espacio libre de al menos 1 metro en el lado izquierdo y trasero, y 1,5 metros en el lado delantero y derecho.
3. Utilice para el transporte un montacargas con capacidad superior a 1 tonelada.
4. Asegure la máquina y ajuste el nivel antes de operarla.
5. Conéctelo a una fuente de alimentación dedicada de 380 V/50 Hz con conexión a tierra adecuada.
6. Proporcione aire comprimido a 0,6 MPa.
7. Verifique los cables, el botón de parada de emergencia y la puerta protectora de seguridad antes del arranque.

Preguntas frecuentes

P1: ¿Qué debo hacer si la placa de cubierta del hilo tiene mala concentricidad después del roscado?

R: Las posibles causas incluyen:

① Presión insuficiente del cilindro de posicionamiento que provoca el movimiento de la pieza de trabajo → aumente la presión del aire.

② Distancia incorrecta entre los pasadores de ubicación y los orificios de posicionamiento de la pieza de trabajo → ajuste el espacio a través del eje hexagonal.

③ El grifo no está fijado correctamente → apriete la tapa de presión o los pernos del bloque de sujeción.

P2: ¿Por qué el grifo no se mueve hacia arriba y hacia abajo con suavidad?

R: Compruebe si el suministro de aire está conectado correctamente (0,6 MPa) y si la válvula solenoide del cilindro de elevación del husillo está funcionando normalmente. Si la válvula funciona correctamente, inspeccione o reemplace el cilindro de elevación del husillo.

P3: ¿Qué debo hacer si la mesa giratoria de posicionamiento no se mueve a su posición?

R: Compruebe si la presión del cilindro de indexación es insuficiente o si el propio cilindro tiene una falla. Ajuste la presión del aire o repare/reemplace el cilindro para garantizar un funcionamiento estable a 0,6 MPa.

P4: ¿Por qué el acabado de la superficie de la pieza de trabajo es deficiente después del roscado?

R: Verifique si el sistema de enfriamiento funciona correctamente, incluido el funcionamiento de la bomba de agua y el estado de la boquilla. Rellene refrigerante o limpie las boquillas obstruidas si es necesario.

Información de pedido

La máquina roscadora de seis estaciones con plataforma giratoria totalmente automática está diseñada para la producción de roscado de alto volumen de placas de cubierta roscadas utilizadas en filtros de aceite y diésel para automóviles.

Pulan ofrece pruebas de muestras gratuitas: los clientes pueden enviar piezas de trabajo para su mecanizado de prueba y verificación de calidad antes de realizar el pedido.

Hay soluciones personalizadas disponibles para diferentes rangos de diámetro de piezas de trabajo o configuraciones de estaciones especiales. Cada máquina se suministra con manuales, planos eléctricos y listas de componentes neumáticos en chino e inglés.

Como fabricante profesional de equipos de roscado, Pulan ofrece precios directos de fábrica, una garantía de un año y soporte de piezas de repuesto a largo plazo, incluidos portamachos, pasadores de ubicación, componentes de sellado de cilindros y otras piezas consumibles. Contáctenos para una cotización o concertar una visita a la fábrica.
