¿Cómo redefine la precisión de fabricación una línea de producción de filtros hidráulicos totalmente integrada?

2026-07-27 0 Déjame un mensaje

Tabla de contenido

1. Introducción: la columna vertebral de la fabricación de la filtración hidráulica
2. Arquitectura central de una línea de producción de filtros hidráulicos
3. Flujo de proceso secuencial: desde el rollo de material hasta el elemento terminado
4. Habilitar tecnologías que impulsen la precisión y la flexibilidad
5. Marco de garantía de calidad dentro de la línea de producción
6. Ventajas estratégicas de un sistema de producción integrado
7. Preguntas frecuentes (FAQ)

1. Introducción: la columna vertebral de la fabricación de la filtración hidráulica

Los sistemas hidráulicos son el alma de la industria moderna: impulsan excavadoras, prensas, turbinas eólicas y muchas otras máquinas. Dentro de estos sistemas, los filtros hidráulicos desempeñan un papel no negociable: eliminan partículas, previenen el desgaste abrasivo y mantienen la integridad del fluido. Pero la eficacia de un filtro hidráulico está determinada no sólo por su diseño, sino también por laprecisión de fabricacióncon el que se produce.

A línea de producción de filtros hidráulicosEs una secuencia cuidadosamente orquestada de maquinaria especializada, en la que cada estación realiza una tarea específica. Desde plisar el medio hasta unir tapas de extremo y aplicar fundas protectoras, la línea transforma las materias primas en un componente terminado que debe soportar presiones extremas, cambios de temperatura y operación continua.pulan, un fabricante profesional en este campo, enfatiza que la verdadera eficiencia no proviene de máquinas independientes, sino de unasistema totalmente integradodonde cada paso se armoniza con el siguiente.

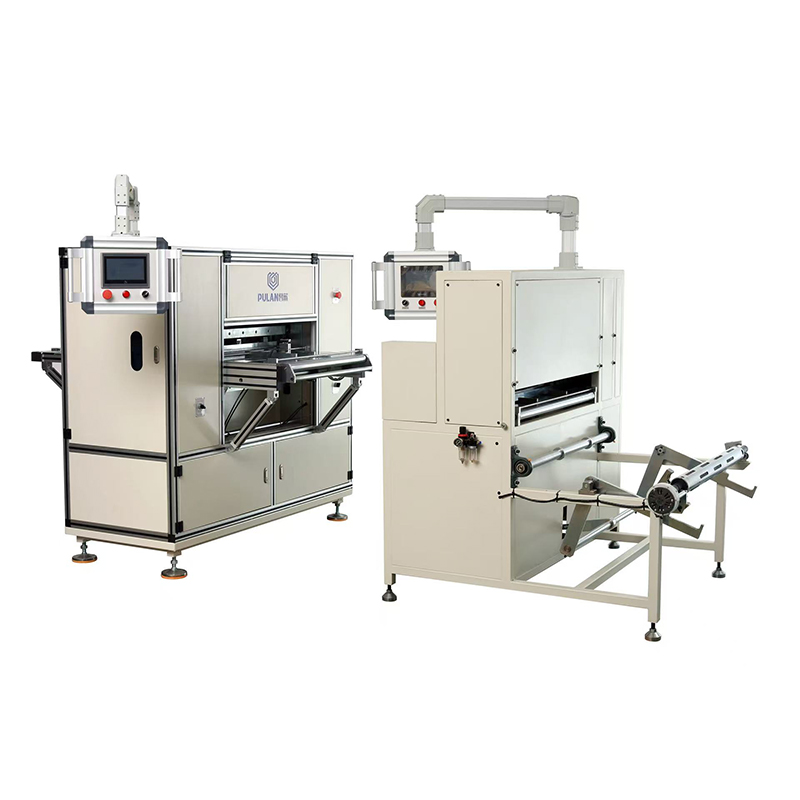

Hydraulic Filter Production Line

2. Arquitectura central

Si bien las líneas de producción se pueden personalizar, un sistema típico de fabricación de filtros hidráulicos consta de varios módulos esenciales. La siguiente tabla describe las estaciones primarias y sus funciones:

Módulo de estación	Función primaria	Parámetro crítico controlado
Medios desenrollados y plisados	Alimenta papel de filtro o medios sintéticos desde rollos y forma pliegues precisos y uniformes.	Altura de los pliegues (normalmente de 4 a 50 mm), número de pliegues por unidad de longitud.
Ensamblaje y unión del núcleo	Inserta el tubo de soporte perforado central y une la costura del medio para asegurar el paquete plisado.	Temperatura y presión de aplicación del adhesivo, superposición de costuras.
Aplicador de funda exterior	Aplica una funda protectora textil o no tejida retráctil sobre el paquete de filtro.	Temperatura de contracción, tensión de la manga, precisión de superposición.
Estación de unión de tapas finales	Coloca y une adhesivamente tapas de extremo de metal o plástico a ambos extremos del elemento.	Alineación de la tapa, tiempo de curado del adhesivo, fuerza de compresión.
Sellado y acabado	Instala juntas tóricas, juntas y aplica embalaje protector final.	Asiento de juntas, control dimensional final.
Pruebas e inspección en línea	Realiza comprobaciones automatizadas de integridad estructural, dimensiones y marcado.	Presión de estallido, índice de filtración, defectos visuales.

El enfoque de Pulan implicapersonalizando esta arquitecturaen función de la distribución espacial de la fábrica, la producción diaria objetivo y la gama específica de tamaños de filtro que se fabricarán, lo que garantiza que la línea no tenga un diseño excesivo ni una capacidad insuficiente.

3. Flujo de proceso secuencial: desde el rollo de material hasta el elemento terminado

La secuencia de producción es una progresión lineal donde cada paso agrega valor y complejidad. A continuación se muestra un desglose paso a paso de un ciclo de fabricación típico.

Paso 1: selección y preparación de mediosSegún la clasificación de micrones objetivo (por ejemplo, 5 µm, 10 µm), se selecciona el medio apropiado (celulosa, mezcla de fibra de vidrio o sintético). Los rollos se cortan al ancho requerido y se introducen en la plegadora.

Paso 2: plisado de precisiónEl material se guía a través de un conjunto de rodillos fríos o calientes que crean pliegues uniformes. Este paso es fundamental: los pliegues no uniformes provocan una distribución desigual del flujo y una capacidad reducida de retención de suciedad.

Paso 3: inserción del núcleo y unión de la costuraEl medio plisado se envuelve alrededor de un núcleo de acero perforado o plástico rígido. La costura se une mediante adhesivo termofusible o soldadura ultrasónica, creando un paquete de filtro cilíndrico estable.

Paso 4 – Aplicación de la funda protectoraSobre el paquete de filtro se extiende una red continua de tejido retráctil. Este manguito, después del tratamiento térmico, se tensa radialmente, sujetando los pliegues contra el núcleo y eliminando los micromovimientos.

Paso 5: montaje de la tapa del extremoSe presionan tapas de extremo preformadas, a menudo con ranuras de junta integradas, sobre los extremos del elemento. Se utiliza comúnmente un adhesivo de dos componentes por su alta resistencia al corte y a la temperatura.

Paso 6 – Montaje final y marcadoDespués del curado, al elemento se le colocan sus anillos de sellado. Muchas líneas modernas incluyen una impresora digital para aplicar marcas permanentes de alto contraste (lote, fecha, logotipo) directamente en la funda exterior.

Este enfoque secuencial, cuando se ejecuta en una línea sincronizada, minimiza la manipulación y expone el elemento a una contaminación ambiental mínima, un factor clave para lograr altos estándares de limpieza.

4. Habilitar tecnologías que impulsen la precisión y la flexibilidad

La producción moderna de filtros hidráulicos se caracteriza por varios avances tecnológicos que mejoran tanto la calidad del resultado como la agilidad de la línea.

Manga Retráctil con Pretensado Controlado:En lugar de depender únicamente de adhesivos para sujetar los pliegues, las líneas avanzadas utilizan una funda textil que, cuando se calienta, aplica una fuerza radial calculada. Esta presión constante evita que el medio se desplace bajo el flujo pulsante y extiende la vida útil del elemento. El proceso es totalmente automatizable y elimina la necesidad de cintas de encuadernación temporales.
Impresión digital en línea:La tampografía tradicional requería configuraciones separadas para diferentes variantes de productos. Las líneas más nuevas integran cabezales de impresión de inyección de tinta que aplican datos variables (como códigos QR, fechas de fabricación o calificaciones de eficiencia) directamente sobre el material de la manga a medida que avanza por la línea. Esto permitepersonalización en tiempo realsin ralentizar la producción.
Módulos de unión ultrasónica:Para ciertos tipos de medios, la soldadura ultrasónica proporciona una costura más rápida, sin solventes y más consistente en comparación con los adhesivos térmicos. También reduce la huella energética del proceso de unión.
Sistemas de Visión Integrados:Las cámaras de alta resolución en estaciones críticas (después del plisado, después de unir las tapas de los extremos) miden automáticamente el espacio entre pliegues, la concentricidad de las tapas y la longitud total del elemento, y envían datos al sistema de control para realizar ajustes de circuito cerrado.

pulan integra estas tecnologías de forma modular, lo que permite a los clientes elegir el nivel de automatización que se alinee con su presupuesto y complejidad de producción.

5. Marco de garantía de calidad dentro de la línea de producción

La calidad en la fabricación de filtros hidráulicos es multidimensional y abarca la integridad mecánica, el rendimiento de filtración y la precisión dimensional. Una línea de producción bien diseñada incorpora controles de calidad en cada etapa, en lugar de depender únicamente de las pruebas de final de línea.

Monitoreo en proceso:Los sensores rastrean la altura de los pliegues, la temperatura del adhesivo y la tensión de la manga. Cualquier desviación más allá de las tolerancias preestablecidas activa una alerta, evitando la producción de elementos fuera de especificaciones.
Pruebas automatizadas de fugas y explosiones:Se puede someter una muestra o incluso el 100 % de los elementos a una presión interna definida (por ejemplo, 10 bar) para verificar la integridad estructural. La línea puede incluir una estación de prueba que rechace fallas automáticamente.
Verificación dimensional:Utilizando medidores láser o mecánicos, las dimensiones críticas como la longitud total, el diámetro exterior y el paralelismo de la tapa del extremo se comparan con las tolerancias derivadas de CAD.
Trazabilidad:A cada elemento se le asigna un código único a través de la estación de impresión digital, vinculándolo a sus parámetros de producción (lote de soporte, lote de adhesivo, fecha). Esto permite un análisis preciso de la causa raíz en caso de problemas de campo.

Este marco de calidad integrado no solo reduce el desperdicio sino que también proporciona evidencia documentada de calidad, lo cual es invaluable para industrias con requisitos de cumplimiento estrictos (por ejemplo, aeroespacial, minería).

6. Ventajas estratégicas de un sistema de producción integrado

Adoptar una línea de producción integral de un especialista comopulanOfrece distintos beneficios operativos y estratégicos:

Rendimiento mejorado y plazos de entrega más cortos:Al eliminar las transferencias manuales entre máquinas aisladas, una línea sincronizada reduce el tiempo del ciclo y permite una respuesta más rápida a los pedidos de los clientes.
Consistencia superior:El control automatizado de los parámetros del proceso (profundidad de pliegue, volumen de adhesivo, temperatura de contracción) minimiza la variación entre lotes, una ventaja fundamental para los proveedores OEM.
Menor costo total de propiedad:Aunque la inversión inicial es mayor, una línea integrada reduce los costos laborales, el desperdicio y el retrabajo. La eficiencia energética también se mejora mediante controles optimizados de calefacción y motor.
Flexibilidad para variantes de productos:Las líneas modernas se pueden reequipar rápidamente para producir diferentes diámetros, longitudes o tipos de medios de filtro, lo que brinda a los fabricantes la agilidad para atender diversos mercados.
Escalabilidad:pulan diseña líneas pensando en la expansión: se pueden agregar estaciones adicionales o módulos paralelos a medida que crecen los volúmenes de producción, protegiendo la inversión inicial.

7. Preguntas frecuentes (FAQ)

¿Cuál es la capacidad de producción típica de unalínea de producción de filtros hidráulicos?

La capacidad varía ampliamente según el nivel de automatización de la línea y la cantidad de estaciones de procesamiento paralelas. Una línea de gama media puede producir entre 500 y 2.000 elementos por turno. Las líneas de alto rendimiento con múltiples plegadoras y estaciones de unión pueden superar los 5000 elementos por turno. Pulan proporciona modelos de capacidad basados en los requisitos del cliente.

¿Puede la misma línea de producción manejar tanto medios de celulosa como sintéticos?

Sí, con los ajustes apropiados a los rodillos de plisado, las configuraciones de calor y los tipos de adhesivo. Las líneas modernas están diseñadas con herramientas de cambio rápido y sistemas de gestión de recetas que permiten a los operadores cambiar entre tipos de medios en menos de 30 minutos.

¿Cómo mejora la funda retráctil el rendimiento del filtro?

El manguito aplica una fuerza de compresión radial uniforme que mantiene el medio plisado firmemente contra el núcleo interno. Esto evita que los pliegues se muevan o colapsen en condiciones de alto flujo o pulsantes, manteniendo así una eficiencia de filtración constante y extendiendo la vida útil del elemento.

¿Qué papel juega la impresión digital en la línea de producción?

La impresión digital permite la aplicación de datos variables, como números de lote, fechas de fabricación y logotipos, directamente en la funda exterior. Esto elimina la necesidad de etiquetas preimpresas o pasos de impresión separados, lo que permite una personalización bajo demanda y una trazabilidad mejorada sin sacrificar la velocidad de la línea.

¿La línea de producción es adecuada para fabricar filtros para equipos de construcción pesados?

Absolutamente. La línea se puede configurar para producir elementos de mayor diámetro (por ejemplo, 100 a 200 mm) con núcleos reforzados y tapas de extremo de alta resistencia, cumpliendo con los estrictos requisitos de la maquinaria de construcción, minería y agricultura.

Contáctenoshoy para programar una consulta y discutir cómo podemos elevar sus capacidades de producción.

Explore nuestras soluciones:www.wzpulan.com
