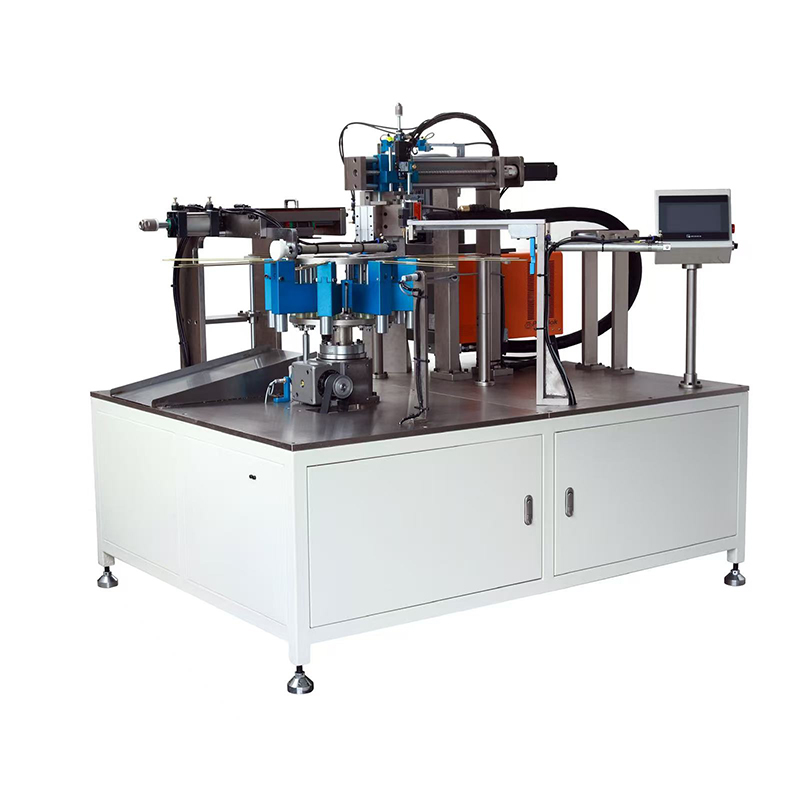

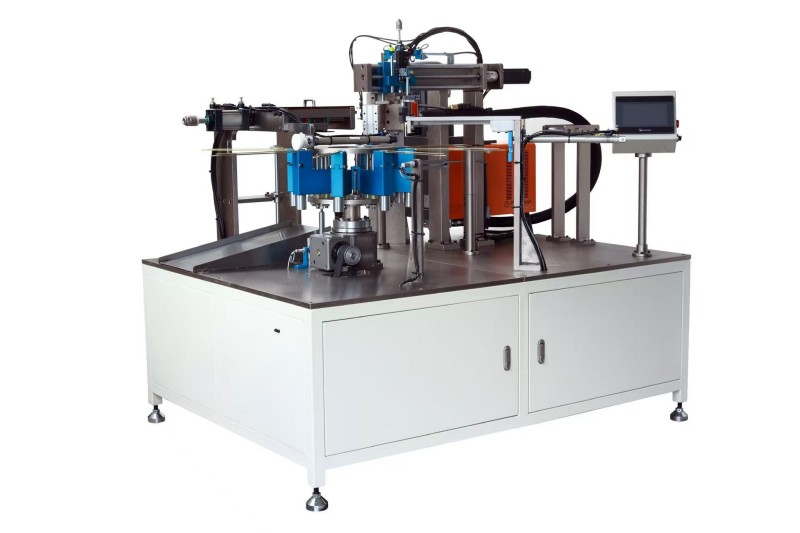

Compre una máquina adhesiva termofusible de tipo rotativo automático de calidad en la fábrica de Pulan en China. La máquina adopta una estructura giratoria de 8 estaciones, equipada con monitoreo infrarrojo dual, placas guía superior e inferior para evitar caídas y controladores de velocidad independientes. Proporciona un fuerte rendimiento de unión y uniones planas. Como fabricante profesional de máquinas de unión de elementos filtrantes, brindamos servicios de personalización y suministro directo de fábrica. Bienvenido a realizar pedidos al por mayor.
La máquina automática de adhesivo termofusible de tipo rotativo es un equipo automatizado diseñado para la unión con adhesivo termofusible de juntas de elementos filtrantes y conexiones finales.
Consta de tres partes principales: sistema de cabezal dispensador de pegamento, sistema de transporte y máquina de adhesivo termofusible.
A través del monitoreo por infrarrojos, la máquina completa automáticamente la alimentación, posicionamiento, dispensación de pegamento, prensado y salida del elemento filtrante. Se utilizan dos correas sincrónicas para completar tanto el prensado/sujeción como el transporte del producto terminado, presentando una estructura compacta, una fuerte fuerza de unión y una superficie de unión suave.
Este equipo es adecuado para la unión de producción en masa de tres filtros automotrices y elementos filtrantes hidráulicos. Es una alternativa eficiente a la aplicación manual de pegamento, mejorando la consistencia de la producción y la calidad de la unión.
La máquina automática de adhesivo termofusible de tipo rotativo se utiliza principalmente para unir adhesivos termofusibles de juntas de elementos filtrantes, que incluyen:
Filtros de aceite
Filtros de combustible
Filtros de aire
Elementos filtrantes hidráulicos
| Componente | Descripción |
| Sistema de cabezal dispensador de pegamento | Derrite el adhesivo termofusible a alta temperatura y dispensa una cantidad controlada en las juntas del elemento filtrante. |
| Sistema de transporte | Dos correas sincrónicas proporcionan prensado, sujeción y transporte del producto terminado. |
| Máquina de adhesivo termofusible | Proporciona calefacción y suministro de adhesivo, potencia de calefacción de 4 kW. |
| Sistema de monitoreo por infrarrojos | Sistema de monitoreo dual con sensor infrarrojo del cilindro de posicionamiento de entrada y sensor infrarrojo del cabezal de pegamento |
| Paneles de puerta superior e inferior + bloques guía | Cuatro paneles de puerta y bloques guía en la entrada evitan la caída de los elementos filtrantes |
| Controlador de velocidad | Ajuste de velocidad independiente para el motor principal y el motor de la cinta transportadora. |
| Caja eléctrica y panel de control | Incluye interruptor de parada de emergencia, contador, pomo de ajuste de velocidad, etc. |
Estante desenrollador de material y rodillos de gofrado.
Sistema hidráulico (bomba de paletas, motor hidráulico, válvula de mariposa, válvula de alivio)
Formando eje principal y embrague.
Mecanismo de plegado de bordes (ajustado mediante tornillos)
Rodillos de presión de bordes (ajuste mediante volante)
Unidad rotativa de corte (cuchilla de corte exterior + cuchilla de corte interior)
Varilla de control de longitud y escala de medición.
Sistema de control eléctrico (pantalla táctil/botones)
Después de que el adhesivo termofusible se derrita a alta temperatura, se aplica con precisión sobre la junta del elemento filtrante a través del cabezal dispensador de pegamento.
Luego, dos correas sincrónicas presionan y sujetan la junta del elemento filtrante para lograr una unión fuerte. Al mismo tiempo, las correas síncronas transportan el elemento filtrante terminado fuera de la máquina.
| Paso | Operación |
| Preparación de carga | Coloque la junta del elemento filtrante hacia arriba, insértela suavemente en el espacio entre los paneles de la puerta izquierda y derecha y alinee el centro de la junta con el bloque guía. |
| Alimentación manual | Empuje el elemento filtrante hacia adentro suavemente. El sensor de infrarrojos del cilindro de posicionamiento detecta el elemento filtrante. |
| Liberación de posición | El cilindro de posicionamiento se retrae, permitiendo que el elemento filtrante entre en la estación dispensadora de pegamento. |
| Dispensación automática de pegamento | Cuando el sensor infrarrojo del cabezal de pegamento detecta la posición del elemento filtrante, la válvula solenoide del cabezal de pegamento se abre y comienza a dispensar. |
| Prensado y transporte | Las correas síncronas mueven el elemento filtrante hacia afuera mientras presionan y unen la junta. |
| Transporte intermitente | Las correas síncronas transportan productos de forma intermitente hasta que se alcanza una cierta cantidad, luego los productos caen sobre la cinta transportadora plana. |
| Salida del producto terminado | La cinta transportadora plana transporta los elementos filtrantes terminados fuera de la máquina. |
1. Producción continua rotativa totalmente automática
La máquina completa automáticamente la alimentación, posicionamiento, dispensación de pegamento, prensado y salida del elemento filtrante en un solo proceso sin intervención manual. El ritmo de producción estable alcanza aproximadamente 15 unidades/min.
2. Monitoreo infrarrojo dual, preciso y confiable
El sensor infrarrojo del cilindro de posicionamiento de entrada y el sensor infrarrojo del cabezal dispensador de pegamento garantizan que la máquina solo funcione después de que el elemento filtrante esté colocado correctamente, evitando que falte pegamento o que se quede vacío.
3. Prensado y transporte de correa síncrono integrado
Dos correas sincrónicas realizan tanto el prensado/sujeción como el transporte del producto terminado, lo que reduce la manipulación intermedia y mejora la eficiencia de la producción.
4. Volumen de dispensación de pegamento ajustable
Cada cabezal dispensador de pegamento está equipado con un tornillo de ajuste independiente. Gire en el sentido de las agujas del reloj para reducir la salida de pegamento y en el sentido contrario a las agujas del reloj para aumentar la salida de pegamento, adaptándose a diferentes especificaciones de filtro.
5. Altura y posición del cabezal de pegamento ajustables
A través de ruedas manuales y pernos de ajuste, la altura del cabezal de pegamento y la posición horizontal se pueden ajustar rápidamente para diferentes tamaños de juntas de elementos filtrantes.
6. Ajuste sencillo de la tensión de la correa sincrónica
Las ruedas manuales a ambos lados de la máquina permiten un ajuste independiente de la tensión de la correa sincrónica, lo que garantiza una fuerza de presión uniforme y una unión fuerte.
7. Los paneles de puerta superior e inferior con bloques guía evitan caídas
La entrada está equipada con cuatro paneles de puerta y bloques guía para guiar los elementos filtrantes suavemente hacia la máquina, evitando que se inclinen o caigan.
8. Controladores de velocidad independientes
Tanto el motor principal como el motor del transportador están equipados con controladores de velocidad independientes, lo que permite el ajuste según los requisitos de calidad de unión y la eficiencia de producción.
| Parámetro | Especificación |
| Modelo | PLRZ-250-8 (8 estaciones) |
| Capacidad de producción | 15 unidades/minuto |
| Altura máxima del elemento filtrante | ≤ 250 milímetros |
| Potencia del motor principal | 200 vatios |
| Potencia del motor del transportador | 200 vatios |
| Potencia del motor de adhesivo termofusible | 0,12 kilovatios |
| Poder de calentamiento del adhesivo termofusible | 4 kilovatios |
| potencia total | Aprox. 4,5 kilovatios |
| Fuente de alimentación | 380V / 50Hz (personalizable) |
| Presión de suministro de aire | 0,6 MPa |
| Dimensiones totales (largo × ancho × alto) | 1400 × 1100 × 1600 milímetros |
Selección del sitio: Instale la máquina en un área de trabajo adecuada o en una línea de producción de conjuntos de filtros con piso plano.
Marcado de línea central: marque la línea central de instalación de acuerdo con la posición de colocación de la máquina.
Desembalaje y manipulación: Retire el embalaje y la película protectora contra el polvo. Utilice un montacargas de más de 1 tonelada para mover la máquina a su posición.
Requisito de espacio: Mantenga una distancia de >1 metro de las paredes en ambos lados y >1,5 metros delante y detrás. Mantenga una distancia de 0,8 a 1,2 metros entre máquinas en la misma línea central.
Ajuste de nivel: calibre el nivel de la máquina antes de operarla.
Conexión de alimentación: Utilice una fuente de alimentación de 380 V/50 Hz. Sección del cable ≥2,5 mm². La máquina debe tener protección de puesta a tierra independiente.
Conexión de suministro de aire: El requisito de presión de aire es de 0,6 MPa. Se requiere un compresor de aire si no hay suministro de aire comprimido disponible.
Comprobación de seguridad: compruebe las conexiones de los cables, el restablecimiento de la parada de emergencia y las cubiertas protectoras antes de la operación.
P1: ¿Qué productos se pueden unir con la máquina adhesiva termofusible de tipo rotativo automático PLRZ-250-8?
R: Es adecuado para la unión con adhesivo termofusible de tres filtros automotrices (filtros de aceite, filtros de combustible, filtros de aire) y juntas de elementos filtrantes hidráulicos.
P2: ¿Cuáles son los componentes principales de la máquina?
R: La máquina consta principalmente de un sistema de cabezal dispensador de pegamento, un sistema de cinta transportadora síncrona, una máquina de adhesivo termofusible, un sistema de monitoreo por infrarrojos, paneles de puerta superior/inferior, bloques guía, controladores de velocidad y caja de control eléctrico.
P3: ¿Cuál es la altura máxima del elemento filtrante?
R: El modelo estándar admite elementos filtrantes con una altura máxima de ≤250 mm. Los elementos filtrantes superiores se pueden personalizar.
P4: ¿Por qué el vínculo no es fuerte? ¿Cómo se puede solucionar?
R: Las razones comunes incluyen:
① Cantidad de pegamento demasiado baja → Aumente la producción de pegamento.
② Velocidad de transporte demasiado rápida → Reduzca la velocidad del motor principal.
③ Correa síncrona demasiado floja → Ajuste la tensión de la correa.
Los métodos de ajuste detallados se proporcionan en el manual.
P5: ¿Cuánto tiempo necesita precalentarse la máquina de adhesivo termofusible?
R: Aproximadamente entre 15 y 20 minutos para alcanzar la temperatura establecida (normalmente entre 150 y 180 °C, según el tipo de adhesivo). Se recomienda iniciar la calefacción antes de cada turno de producción.
P6: ¿Qué debo hacer si el elemento filtrante se atasca o se cae?
R: Compruebe si los paneles de la puerta de entrada están deformados, si el bloque guía está alineado y si las correas síncronas están demasiado flojas. Ajuste de acuerdo con el manual de operación.
P7: ¿Es difícil operar la máquina?
R: No. La máquina utiliza un sistema de monitoreo automático con detección de infrarrojos. Los operadores solo necesitan insertar y empujar ligeramente el elemento filtrante, y la máquina completa la unión y la salida automáticamente.
P8: ¿Qué funciones de protección de seguridad tiene la máquina?
R: Está equipado con un botón de parada de emergencia, un enclavamiento de cubierta protectora y protección de conexión a tierra. El mantenimiento debe realizarse después del apagado de acuerdo con los requisitos de seguridad.
P9: ¿Cuál es el período de garantía?
R: Toda la máquina tiene una garantía de 12 meses desde el envío. Las piezas de desgaste como correas síncronas, interruptores de infrarrojos y tubos calefactores tienen una garantía de 6 meses.
P10: ¿Puede unir diferentes formas de juntas de elementos filtrantes?
R: El diseño estándar admite juntas rectangulares y trapezoidales comunes. Para formas especiales, se pueden proporcionar muestras para diseños de cabezales de pegamento personalizados.
Esta máquina es una máquina automática de adhesivo termofusible de tipo rotativo, adecuada para la producción de unión de juntas de elementos filtrantes a gran escala.
Se encuentran disponibles pruebas de muestra gratuitas (envíe sus elementos filtrantes, realizaremos una unión de prueba y devolveremos muestras para su inspección).
Los pedidos al por mayor son elegibles para descuentos. Comuníquese con ventas para conocer el tiempo de entrega.
La personalización está disponible para alturas de filtro más grandes, diferentes números de estaciones o requisitos de energía especiales.
Con la máquina se suministran manuales, diagramas eléctricos y listas de componentes neumáticos en chino e inglés.
