La línea de producción de plisado de papel para filtro de aire de panel totalmente automática de Pulan está diseñada para el plisado continuo y el pegado termofusible de medios filtrantes utilizados en filtros de aire de panel de PU para automóviles. La línea de producción combina alimentación de papel, humidificación por vapor, plisado, aplicación de adhesivo, conteo automático y transporte de productos en un único sistema integrado, eliminando la necesidad de múltiples máquinas independientes. Se adapta a anchos de medios filtrantes de 90 a 350 mm, alturas de pliegue de 16 a 70 mm y opera a una velocidad de producción ajustable de 5 a 30 m/min. Los rodillos de estampado de precisión garantizan pliegues uniformes con caras extremas suaves y uniformes.

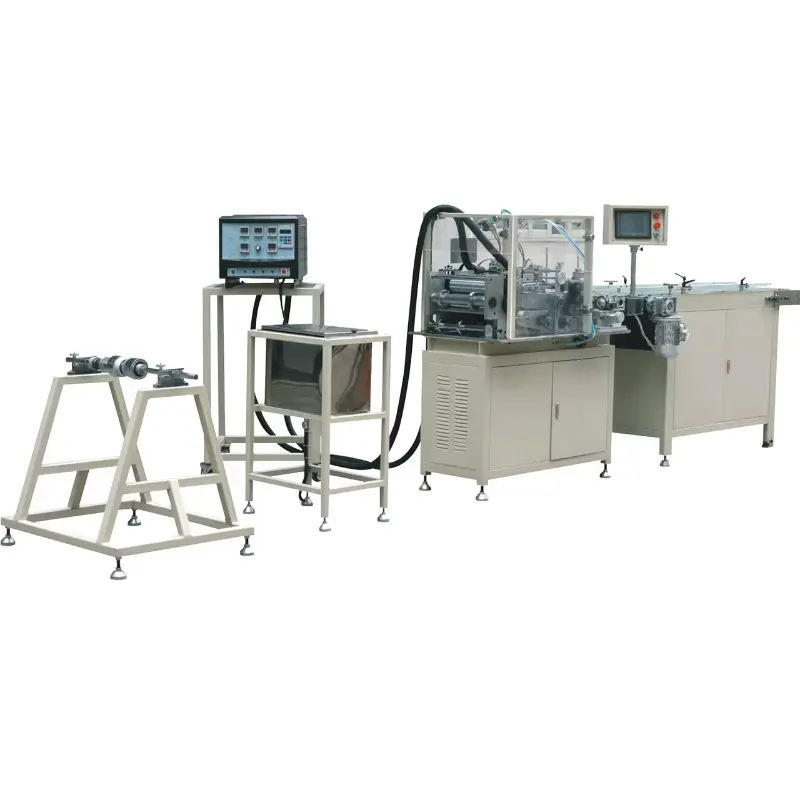

La línea de producción de plisado de papel para filtro de aire de panel completamente automático es un sistema de fabricación completamente automático desarrollado para producir medios filtrantes plisados para filtros de aire de PU para automóviles. Consta de un soporte desenrollador de papel, una unidad de humidificación por vapor, una máquina plegadora, un sistema de encolado termofusible, un contador automático, un transportador de descarga y un sistema de control PLC.
Durante la producción, el medio filtrante pasa primero a través de la unidad de vapor para mejorar la flexibilidad antes de ingresar a los rodillos de estampado, donde se forman con precisión las líneas de pliegue. Luego se aplica el adhesivo termofusible a través de boquillas de pegamento de precisión, después de lo cual los rodillos plisadores doblan el material. Finalmente, el papel de filtro plisado se seca, se estabiliza con un flujo de aire y se transporta a la siguiente etapa de producción. Todo el proceso garantiza una geometría de pliegue estable y una calidad constante del producto durante la producción en masa continua.
La línea de producción realiza plisados y aplicación de adhesivo en una operación continua. Después de la humidificación, el medio filtrante pasa a través de los rodillos de estampado para crear líneas de pliegue uniformes. Luego se aplica el adhesivo termofusible antes de que el medio entre en los rodillos de pliegue, donde se forma la forma del pliegue final. El flujo de aire del ventilador de secado ayuda a estabilizar los pliegues antes de que el transportador descargue el material terminado.
Procedimiento operativo
| Parámetro | Especificación |
|---|---|
| Modelo | PLPG-350 |
| Ancho del medio filtrante | 90–350 milímetros |
| Altura del pliegue | 16-70 milímetros |
| Velocidad de producción | 5–30 m/min (ajustable) |
| Rango de temperatura | 0–300°C |
| Potencia del calentador | 8,5 kilovatios |
| Poder de accionamiento plisado | 0,75 kilovatios |
| Potencia de accionamiento del transportador | 0,25 kilovatios |
| Velocidad del transportador | 0-5 m/min |
| Presión de aire de trabajo | 0,6 MPa |
| Fuente de alimentación | 380V / 50Hz |
| Peso de la máquina | 1100 kilogramos |
| Dimensiones totales (largo × ancho × alto) | 7500 × 950 × 1750 milímetros |
P1: ¿Por qué cambia la posición de estampado durante la operación??
R: La desalineación generalmente se debe a que los rodillos de estampado superior e inferior no están paralelos. Si el papel se desplaza hacia la izquierda, gire el perno de ajuste derecho en el sentido de las agujas del reloj (o el perno izquierdo en el sentido contrario a las agujas del reloj) para bajar el lado derecho del rodillo superior. Invierta el ajuste si el papel se desplaza hacia la derecha.
P2: ¿Qué causa la formación de pliegues desiguales?
R: Primero, verifique si los rodillos de estampado producen líneas de pliegue uniformes. Si el estampado es correcto, ajuste el espacio entre los rodillos de plisado superior e inferior usando el volante de ajuste o la tuerca de ajuste hasta que el espacio sea uniforme.
P3: ¿Por qué los pliegues se separan después de pegarlos?
R: Esto generalmente se debe a una aplicación insuficiente del adhesivo o a un flujo de aire excesivo que cura el adhesivo demasiado rápido. Aumente el volumen de pegamento o reduzca el flujo de aire del ventilador en consecuencia.
P4: ¿Qué debo hacer si el papel no avanza correctamente o la máquina no se detiene automáticamente?
R: Compruebe si el sensor fotoeléctrico está bloqueado o dañado. Reemplace el sensor o su tablero de control si es necesario. Si el problema persiste, inspeccione el sistema de transmisión en busca de fallas mecánicas.
La línea de producción de plisado de papel para filtro de aire de panel completamente automática está diseñada para la producción continua y de gran volumen de medios filtrantes de aire de panel de PU para automóviles. Pulan ofrece pruebas de muestra gratuitas: los clientes pueden enviar medios filtrantes para una producción de prueba antes de realizar un pedido.
Hay configuraciones personalizadas disponibles para medios más anchos, requisitos especiales de altura de pliegue o métodos de calentamiento alternativos. Cada línea de producción se suministra con manuales de operación, esquemas eléctricos y documentación de componentes neumáticos en chino e inglés.
Como fabricante experimentado de equipos de producción de filtros de aire, Pulan ofrece precios directos de fábrica, una garantía de un año y soporte de repuestos a largo plazo, incluidos rodillos de estampado, boquillas de pegamento, elementos calefactores y cintas transportadoras. Contáctenos para obtener información sobre precios o para concertar una visita a la fábrica.
