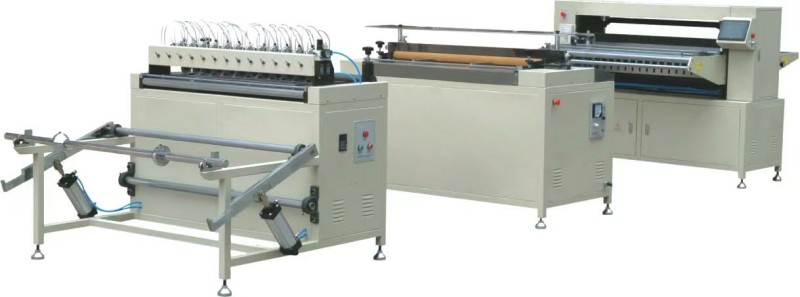

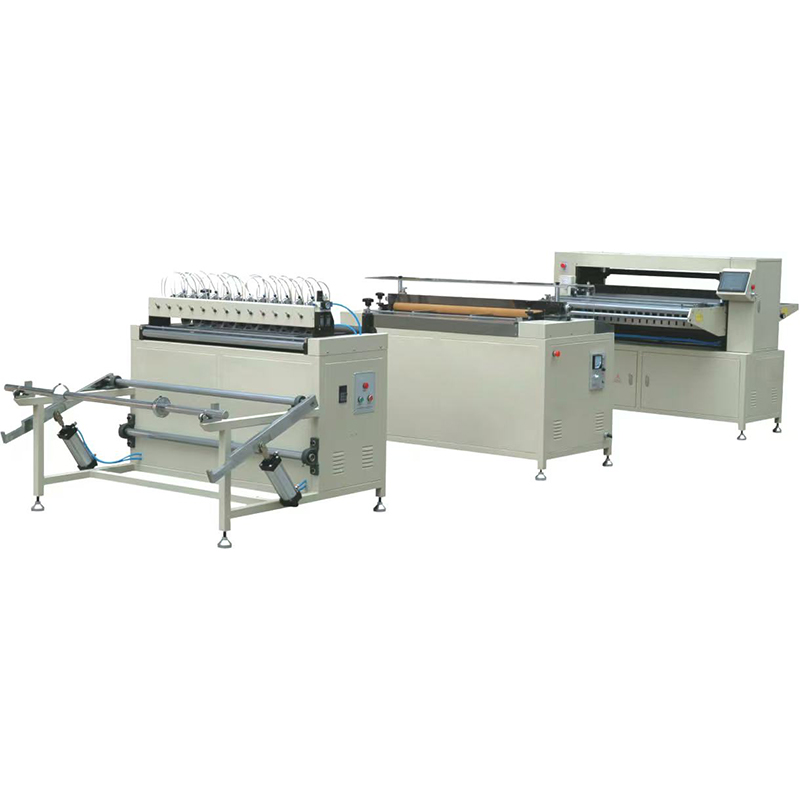

El fabricante chino Pulan ofrece una línea de producción de plisado de papel con cuchilla totalmente automática de alta calidad. Es una línea de producción de plisado completamente automática para elementos filtrantes de papel utilizados en filtros y purificadores, que integra el corte previo, la impresora de plegado, el plegado y la conformación en un solo sistema. El ancho máximo del papel de filtro es de 1050 mm, el ancho mínimo de corte es de 32 mm, el paso de plegado se puede ajustar de 10 a 100 mm, la altura de plegado se puede ajustar de forma continua de 8 a 55 mm y la velocidad de plegado alcanza de 0 a 110 pliegues/min.
La línea de producción de plisado de papel con cuchilla completamente automática es una línea de producción automática que procesa papel de filtro mediante corte previo (corte de ancho), impresora (plegado y marcado) y máquina plegadora (plegado con cuchilla + moldeado por calentamiento) en secuencia. Consta de tres secciones principales: unidad de precorte, unidad de impresión y unidad de máquina plegadora. Es adecuado para la producción en masa de elementos filtrantes de papel para filtros y purificadores. Los elementos filtrantes producidos cuentan con extremos planos, dimensiones precisas y altura de pliegue ajustable.
Diseño integrado tres en uno
La máquina de precorte, la impresora y la plegadora están perfectamente conectadas, lo que reduce la manipulación intermedia y mejora la eficiencia de la producción.
Capacidad de procesamiento de gran amplitud
El ancho máximo del papel de filtro alcanza los 1050 mm, el ancho mínimo de corte es de 32 mm y el ancho máximo de plegado es de 1050 mm, adecuado para diversas especificaciones de filtro.
Paso de plegado ajustable y preciso (10~100 mm)
El motor paso a paso controla el sistema de plegado. El paso de hendido (igual a la altura de plegado) se puede configurar directamente en la pantalla táctil, incluidos ajustes decimales como 8,5 mm, lo que hace que el ajuste sea conveniente.
Amplio rango de altura de plegado (8 ~ 55 mm) Ajuste continuo
La altura de pliegue se establece a través de la pantalla táctil y se ajusta con precisión con bloques de posicionamiento de altura de pliegue y manguitos de posicionamiento de cilindros. Cuando la altura del pliegue supera los 35 mm, es necesario reemplazar el rodillo B para aumentar la curva de intercambio de cuchillas.
Transmisión de leva para dimensiones precisas
La máquina plegadora adopta una estructura de transmisión de levas para garantizar un movimiento preciso de la cuchilla y extremos de plegado planos y uniformes.
Conformación por calentamiento con amplio rango de control de temperatura (ambiente ~ 250 ℃)
Las placas calefactoras superior e inferior se pueden controlar de forma independiente. Después del prensado con calor, el elemento filtrante mantiene una forma estable sin rebote.
Marcado y conteo de puntos para cortar fácilmente
La máquina marca automáticamente según la cantidad de pliegues preestablecida, eliminando la necesidad de realizar mediciones manuales durante el corte posterior.
Pantalla táctil bilingüe con almacenamiento de recetas
Se pueden configurar y almacenar parámetros como la altura de plegado, el paso de plegado, la velocidad de plegado, la cantidad de producción y la temperatura. Se admite el apagado automático después de alcanzar la cantidad de producción preestablecida.
| Parámetro | Especificación |
| Modelo | PLCZ55-1050-II |
| Velocidad de alimentación del papel | 0,5 ~ 12 m/min (ajustable) |
| Ancho máximo de paso del papel de filtro | 1050 milímetros |
| Ancho mínimo de corte del papel de filtro | 32mm |
| Velocidad de impresión | 200 veces/minuto |
| Paso de impresión | 10 ~ 100 mm (ajustable) |
| Altura máxima de plegado | 55mm |
| Altura mínima de plegado | 8mm |
| Ancho máximo plegable | 1050 milímetros |
| Velocidad de plegado | 0 ~ 110 pliegues/min (ajustable de forma continua) |
| Potencia total del motor | 2,25 kW (precorte 0,75 + impresora 0,75 + plegadora 0,75) |
| Potencia de calefacción | 8 kilovatios |
| Rango de control de temperatura | Ambiente ~ 250°C |
| Presión de suministro de aire | 0,6 MPa |
| Fuente de alimentación | 380V / 50Hz |
| Dimensiones de la unidad de precorte (largo x ancho x alto) | 1500 × 1300 × 1200 milímetros |
| Dimensiones de la unidad de impresión | 1500 × 1000 × 1250 milímetros |
| Dimensiones de la máquina plegadora | 1800 × 1750 × 1500 milímetros |
Aplicación: Procesamiento de plisado de elementos filtrantes de papel para filtros y purificadores (precorte → plegado → plegado → conformado por calentamiento → marcado y conteo de puntos).
Componentes principales (tres secciones):
Unidad de corte previo: Estante de desenrollado (eje de expansión de aire + brazo oscilante), cuchillas de corte importadas (espaciado ajustable), rodillos de alimentación de papel (control de velocidad de frecuencia variable), unidad triple neumática
Unidad de impresión: cuchilla de plegado superior (profundidad ajustable), rodillos de alimentación de papel (control de velocidad electromagnético), paso de plegado controlado por motor paso a paso
Unidad de máquina plegadora: cuchillas plegables superior e inferior (transmisión de leva), placas calefactoras superior e inferior (temperatura ambiente ~ 250 ℃), contador de puntos, sistema de control de pantalla táctil
Sistemas auxiliares: interruptor fotoeléctrico, convertidor de frecuencia, controlador de velocidad, interruptor de parada de emergencia, enclavamiento de protección de seguridad
Principio básico: El papel de filtro se procesa primero mediante un corte previo para ajustar el ancho (opcional), luego pasa a través de la impresora para crear líneas de plegado (paso de hendido = altura de pliegue). Después de eso, ingresa a la máquina plegadora, donde las cuchillas plegables superior e inferior trabajan alternativamente (altura de superposición = altura de pliegue) para formar papel de filtro plisado. Finalmente, las placas calefactoras aplican calor y presión para dar forma, mientras que el dispositivo de marcado de puntos crea marcas de acuerdo con la cantidad de plegado preestablecida.
Proceso de producción:
Alimentación: El rollo de papel de filtro se instala en el eje de alimentación y el brazo oscilante levanta el material para alimentarlo.
Precorte: el papel de filtro pasa a través de rodillos tensores, rodillos de soporte y rodillos de alimentación. La separación de las cuchillas cortadoras se ajusta según el ancho del producto (distancia entre dos cuchillas = ancho requerido), cortando el papel en varias secciones sin separación completa si es necesario.
Arrugado: El papel de filtro ingresa a la unidad de impresión. La profundidad y el paso del plegado se ajustan y los parámetros del motor paso a paso se configuran a través de la pantalla táctil. El paso de hendido es igual a la altura del pliegue.
Plegado: El papel de filtro ingresa a la máquina plegadora y las cuchillas superior e inferior lo doblan en forma plisada.
Marcado y conteo de puntos: el dispositivo de marcado de la plataforma frontal marca automáticamente según el número de pliegue preestablecido.
Conformación por calentamiento: el elemento filtrante plegado pasa a través de placas calefactoras superiores e inferiores ajustables y se le da forma bajo temperatura y presión.
Salida: Los elementos filtrantes terminados se descargan desde la plataforma trasera.
Instale la línea de producción de plisado de papel con cuchilla totalmente automática en un piso plano, limpio y bien ventilado, evitando ambientes con altas temperaturas y polvo.
Mantenga una distancia de más de 1 metro de las paredes a ambos lados y de más de 1,5 metros en la parte delantera y trasera.
La distancia entre las tres máquinas debe ser de 0,8 a 1,2 metros y mantenerse en la misma línea central.
Utilice un montacargas de más de 1 tonelada para el transporte.
Calibrar el nivel de cada máquina.
Alimentación: 380V/50Hz, con puesta a tierra independiente.
Presión de suministro de aire: 0,6 MPa.
Verifique los cables, los botones de parada de emergencia y las puertas de protección de seguridad antes de la operación (la máquina no puede arrancar cuando la puerta está abierta).
P1: ¿Cómo configurar la altura del pliegue decimal, como 8,5 mm?
R: Ingrese la parte entera (como 8) en la sección "Configuración de altura de plegado" de la interfaz de parámetros del motor paso a paso e ingrese el valor de ajuste decimal en "Aumento de altura de plegado" (como 3). Cálculo: 8 + 3×0,17 = 8,51≈8,5mm.
P2: ¿Por qué los extremos doblados del filtro son desiguales? ¿Cómo ajustar?
R: Generalmente se debe a que las cuchillas plegables superior e inferior no están paralelas. Si la superficie del extremo se desplaza hacia la izquierda, baje el espacio de la cuchilla izquierda; si se desplaza hacia la derecha, baje la separación de la cuchilla derecha.
P3: ¿Qué ajustes se necesitan cuando la altura del pliegue supera los 35 mm?
A: Reemplace el rodillo B en la placa deslizante de leva inferior (2 piezas en cada lado, 4 piezas en total) para aumentar la curva de intercambio entre las dos cuchillas y reduzca la velocidad de plegado de manera adecuada para evitar la rotura del papel.
P4: ¿Qué debo hacer si la alimentación del papel de precorte no se detiene o se producen atascos de papel?
R: Compruebe si el interruptor fotoeléctrico está bloqueado o dañado; comprobar el sistema de transmisión; Mientras tanto, asegúrese de que el espacio entre el riel guía y el borde del material del filtro se mantenga entre 0,2 y 0,5 mm y que el riel guía esté perpendicular al rodillo de alimentación de papel.
Esta línea de producción de plisado de papel con cuchilla completamente automática es una línea de producción de precorte, impresora, plisado y conformado completamente automática, adecuada para la producción de plegado de alto volumen y alta precisión de elementos filtrantes de filtro y purificador.
Se encuentran disponibles pruebas de muestras gratuitas (envíe su papel de filtro, probaremos el plegado y devolveremos muestras para su inspección).
Los pedidos al por mayor disfrutan de descuentos, comuníquese con ventas para conocer el tiempo de entrega.
Se encuentran disponibles anchos de papel más amplios personalizados, un rango de altura de plegado especial o métodos de calentamiento.
Con la máquina se proporcionan manuales en chino e inglés, dibujos eléctricos y listas de piezas neumáticas.
