Como fabricante y proveedor profesional de la máquina encoladora Hdaf en China, Pulan ofrece la máquina encoladora PLRX1000A Hdaf duradera y de alta calidad. La longitud máxima del elemento filtrante es de 1000 mm, el diámetro máximo es de 400 mm y la capacidad de producción es de aproximadamente 2 piezas/min. Adopta control de pantalla táctil y admite modos de bobinado circular/espiral. Se pueden ajustar parámetros como el tono y los giros de bobinado. Como fabricante profesional de máquinas bobinadoras, ofrecemos precios directos de fábrica y servicios de personalización. Bienvenido a realizar pedidos al por mayor.

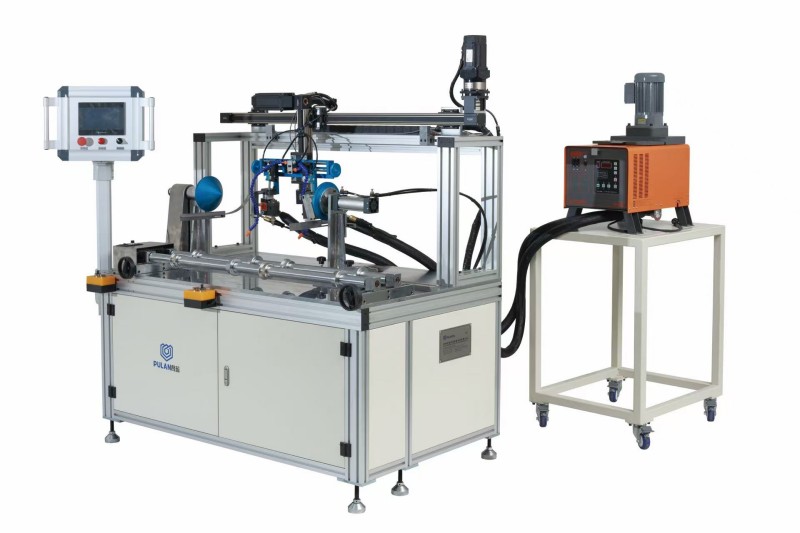

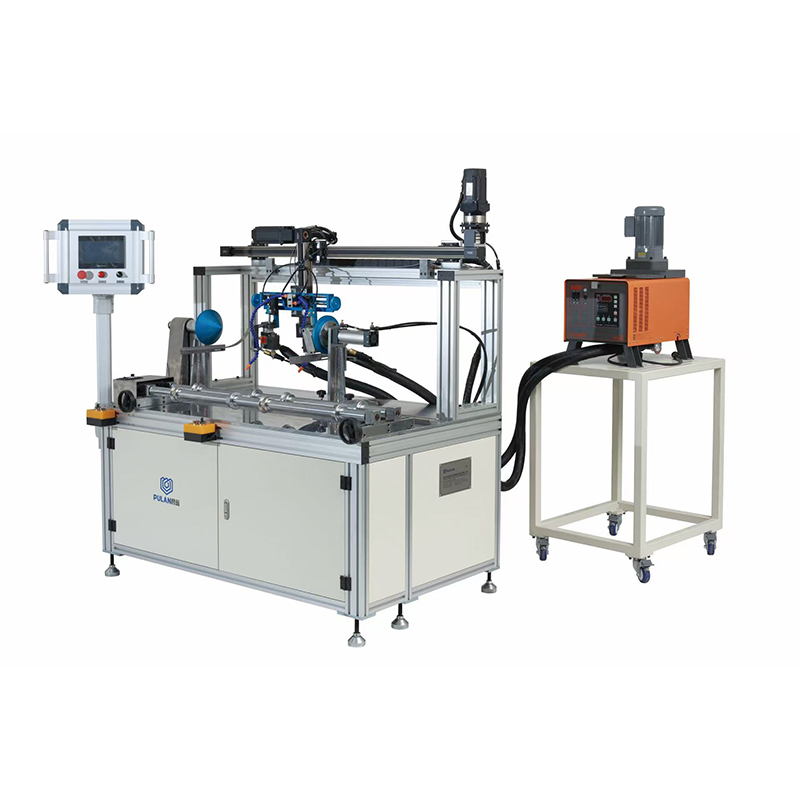

La máquina encoladora HDAF es una máquina automatizada diseñada para el bobinado de alambre del círculo exterior y el refuerzo de inyección de pegamento de elementos filtrantes de aceite. Consta de dos partes principales: el dispositivo de sujeción del elemento filtrante (cabezas cónicas activas/pasivas + cilindro) y el dispositivo de enrollado (motor paso a paso, tornillo trapezoidal, caja de pegamento, pistola dispensadora de pegamento).
Durante el funcionamiento, el cilindro empuja la cabeza cónica para sujetar el elemento filtrante. El motor paso a paso hace que el elemento filtrante gire, mientras que el tornillo trapezoidal impulsa la caja de pegamento y el cabezal de bobinado para que se muevan a lo largo del eje del elemento filtrante. Se enrolla uniformemente alambre de fibra de vidrio o alambre de algodón alrededor de la superficie exterior del elemento filtrante mientras se aplica adhesivo simultáneamente, lo que mejora significativamente la resistencia a la presión y el rendimiento de filtración del elemento filtrante.
Procesamiento de bobinado de alambre de círculo exterior e inyección de pegamento para filtros de aceite y filtros de combustible (para mejorar la resistencia a la deformación).
Dispositivo de sujeción del elemento filtrante:
Cabeza cónica activa (impulsada por motor paso a paso), cabeza cónica pasiva (impulsada por cilindro + válvula manual), soporte de cilindro de contrapunto
Dispositivo de bobinado:
Caja de cola y pistola dispensadora de cola, tornillo y tuerca trapezoidales, cabezal de bobinado, zona de refrigeración
Sistema de control:
Pantalla táctil (chino/inglés), interruptor de encendido, interruptor de parada de emergencia, interruptor de pedal
Sistema Auxiliar:
Triplete neumático, válvula manual, interruptor de sensor.
El motor paso a paso hace que el elemento filtrante gire, mientras que el tornillo trapezoidal hace que la caja de pegamento y el cabezal de bobinado se muevan horizontalmente. El alambre se enrolla en espiral alrededor de la superficie exterior del elemento filtrante según el paso preestablecido. Al mismo tiempo, la caja de pegamento calienta y funde el adhesivo termofusible, que se aplica entre el alambre y el elemento filtrante a través de la pistola dispensadora de pegamento. Una vez finalizado el bobinado, el suministro de pegamento se detiene automáticamente. El operador corta el alambre y retira el producto terminado.
Cargando:
Instale un extremo del elemento filtrante en el cabezal cónico activo.
Reprimición:
Mueva la manija de la válvula manual. El cilindro empuja la cabeza cónica pasiva para sujetar firmemente el elemento filtrante.
Configuración de parámetros:
Configure el modo de bobinado (espiral/circular), el paso, los giros iniciales y finales, la cantidad de producción, el tiempo de retardo de dispensación de pegamento y otros parámetros a través de la pantalla táctil.
Iniciar operación:
Presione el interruptor del pedal. La máquina inicia automáticamente el bobinado del alambre y la dispensación de pegamento al mismo tiempo.
Terminación:
Una vez completado el bobinado, la máquina se detiene. Corte el extremo del cable y sujete el elemento filtrante.
Descarga:
Opere la válvula manual para retraer el cabezal cónico pasivo y retirar el elemento filtrante terminado.
1. Cabeza cónica + sujeción neumática, sin daños al elemento filtrante
Los dos cabezales cónicos centran automáticamente el elemento filtrante. El cilindro proporciona una fuerza de sujeción estable, evitando que el elemento filtrante se deslice durante el funcionamiento sin dañar la cubierta final.
2. Transmisión de tornillo trapezoidal, alta precisión de bobinado
La caja de pegamento y el cabezal de bobinado son accionados por un sistema de tuerca y tornillo trapezoidal, lo que garantiza un movimiento suave, un paso uniforme y una densidad de bobinado constante.
3. Control de rotación del motor paso a paso con configuración de parámetros digitales
El ángulo de rotación del elemento filtrante se controla con precisión. Parámetros como giros iniciales, giros finales, paso y cantidad de producción se pueden ingresar directamente a través de la pantalla táctil.
4. Admite modos de bobinado circular y en espiral
Modo espiral: se utiliza para cubrir uniformemente toda la longitud del elemento filtrante.
Modo circular: Se utiliza para refuerzo local o fijación final.
Cumple con diferentes requisitos del proceso de producción.
5. Control independiente de válvula de pegamento doble, aplicación de adhesivo flexible
La válvula de pegamento 1 y la válvula de pegamento 2 se pueden abrir de forma independiente o simultánea. La función de dispensación manual de pegamento permite un fácil ajuste del volumen de pegamento (que se puede medir con una taza medidora).
6. Apagado automático después de alcanzar la cantidad de producción
Establezca la cantidad de producción objetivo de antemano. La máquina se detiene automáticamente después de alcanzar la producción preestablecida, lo que la hace adecuada para la producción en turnos nocturnos sin supervisión.
7. Estructura compacta y tamaño reducido
Dimensiones de la máquina: 1800×900×1700 mm, adecuada para una distribución flexible del taller.
8. Interfaz de pantalla táctil en chino/inglés, fácil operación
La configuración de parámetros, el ajuste manual y el funcionamiento automático se muestran claramente. El almacenamiento de recetas permite cambiar con un solo clic entre diferentes especificaciones de productos.
| Parámetro | Especificación |
| Modelo | PLRX-1000A |
| Capacidad de producción | Aprox. 2 unidades/min |
| Diámetro máximo del elemento filtrante | 400 milímetros |
| Longitud máxima del elemento filtrante | 1000 milímetros |
| Potencia total del motor | 1,65 kW (motor principal 0,75 kW + motor paso a paso 550 W) |
| Presión de suministro de aire | 0,6 MPa |
| Fuente de alimentación | 220V / 50Hz (personalizable) |
| Dimensiones totales (largo × ancho × alto) | 1800 × 900 × 1700 milímetros |
Instale la máquina en un lugar plano y bien ventilado, lejos del polvo de alta temperatura.
Mantenga una distancia de ≥1 metro de las paredes izquierda, derecha y trasera, y ≥1,5 metros de la parte delantera.
Utilice un montacargas con capacidad superior a 1 tonelada para el transporte.
Fijar la máquina y nivelarla adecuadamente.
Alimentación: 220V/50Hz con puesta a tierra independiente.
Presión de suministro de aire: 0,6 MPa.
Verifique los cables, el botón de parada de emergencia y la cubierta protectora antes de la operación.
P1: ¿Cómo se pueden controlar con precisión las posiciones inicial y final del devanado?
R: Ajuste la posición del interruptor del sensor. Primero sujete el elemento filtrante, luego mueva la salida de pegamento para alinearla con la posición inicial en el modo manual. Mueva el interruptor del sensor izquierdo hasta que se encienda la luz indicadora y fíjelo. La posición final se controla automáticamente configurando los giros finales en la pantalla táctil.
P2: ¿Qué debo hacer si el paso del devanado es desigual?
R: Compruebe si el tornillo trapezoidal y la tuerca están desgastados o atascados para garantizar una transmisión suave. También verifique si los parámetros del controlador del motor paso a paso están configurados de acuerdo con el manual de instrucciones.
P3: ¿Qué debo hacer si no hay salida de pegamento o el pegamento no puede detenerse limpiamente?
R: Posibles razones:
① La caja de pegamento no ha alcanzado la temperatura preestablecida → espere hasta que se complete el calentamiento.
② Falla de la válvula solenoide de la válvula de pegamento → reparar o reemplazar.
③ Obstrucción de la tubería de pegamento → limpiar o reemplazar.
④ El tornillo de ajuste del pegamento está demasiado apretado → gírelo en sentido antihorario para aumentar la salida de pegamento.
P4: ¿Qué materiales de filtro y tipos de cables son adecuados para esta máquina?
R: Es adecuado para el bobinado del círculo exterior de elementos filtrantes de papel, elementos filtrantes de fibra compuesta y otros materiales. Los materiales de alambre pueden incluir alambre de fibra de vidrio, alambre de poliéster, alambre de algodón, etc. Combinado con adhesivo termofusible, proporciona un fuerte rendimiento de unión.
Este equipo es una máquina dispensadora de pegamento y bobinado de alambre para elementos filtrantes, adecuada para la producción en masa de refuerzo del círculo exterior de filtros de aceite y combustible.
Se encuentran disponibles pruebas de muestra gratuitas (envíe sus elementos filtrantes y completaremos las pruebas de devanado y le devolveremos muestras para su inspección).
Los pedidos al por mayor son elegibles para descuentos. Comuníquese con ventas para conocer el tiempo de entrega.
Hay soluciones personalizadas disponibles para longitudes más largas (>1000 mm), diámetros más grandes (>400 mm) o modos de bobinado especiales.
Con la máquina se suministran manuales, diagramas eléctricos y listas de componentes neumáticos en chino e inglés.
