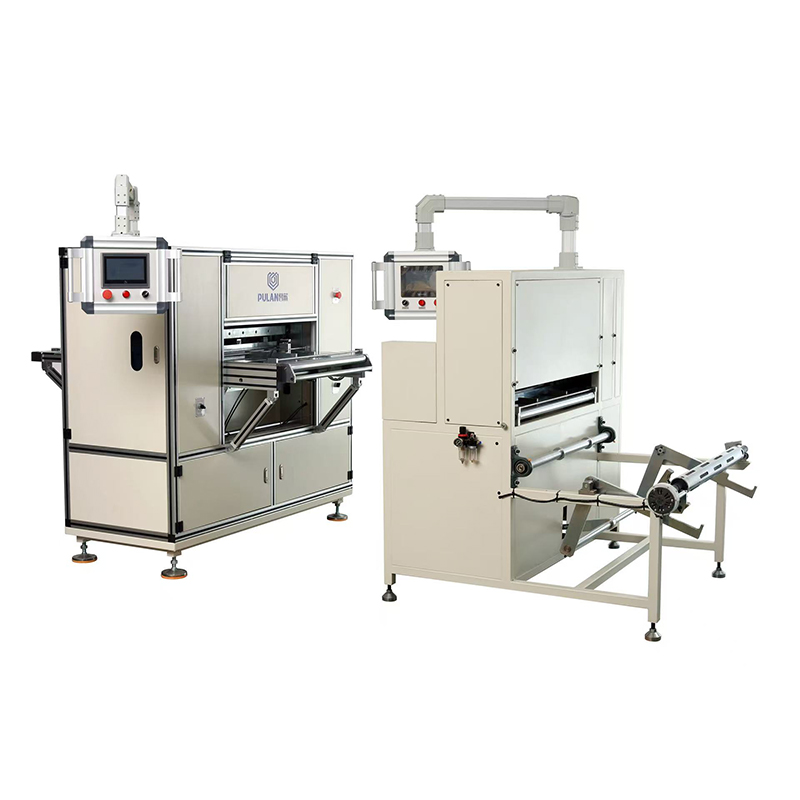

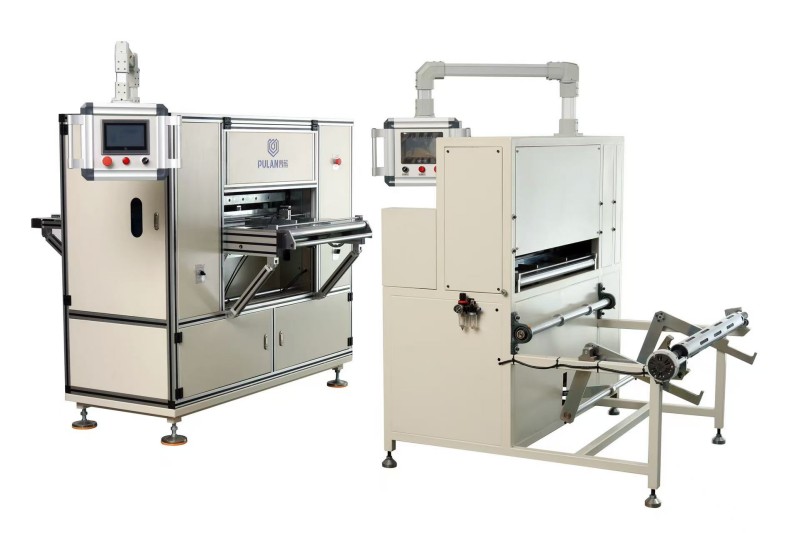

La máquina plegadora de papel con cuchilla CNC de alta velocidad y totalmente automática de Pulan es una máquina plegadora de tipo cuchilla especialmente diseñada para elementos filtrantes de papel utilizados en aplicaciones de filtración y purificación. La máquina consta de una unidad de precorte y una unidad de plisado. Con la tecnología de servoaccionamiento, la altura del pliegue se puede ajustar continuamente de 4 a 100 mm. El ángulo de la navaja plegable se puede ajustar de manera flexible para soportar patrones de pliegues irregulares y en forma de M. Está equipada con cuchillas de corte importadas, sistema de modelado por calentamiento y función de conteo de puntos.
La máquina plegadora de papel con cuchilla CNC de alta velocidad completamente automática es una máquina plegadora automática que utiliza cuchillas plegables superiores e inferiores para moverse y superponerse alternativamente, donde la altura de superposición de las cuchillas determina la altura del pliegue. La máquina consta de una unidad de precorte (cuchillas de corte importadas + alimentación de papel de frecuencia variable) y una unidad de plegado (plegado con servocuchilla + conformado por calentamiento + conteo de puntos).
Se utiliza ampliamente para la producción de gran volumen de elementos filtrantes de papel para filtros automotrices, filtros de aire y filtros de purificación, proporcionando dimensiones de pliegue precisas y una calidad de plisado estable.
Procesamiento de plisado de elementos filtrantes de papel para filtros y equipos de purificación de aire.
Unidad de precorte: rejilla de alimentación, cuchillas de corte importadas, sistema de alimentación de papel de frecuencia variable, ajuste neumático de la presión de corte
Unidad de plisado: mecanismo de cuchilla plegable servoaccionado, placas calefactoras superior e inferior (ambiente ~220 ℃), dispositivo de conteo de puntos, sistema de control de pantalla táctil
Sistema auxiliar: componentes neumáticos, sistema de parada de emergencia, enclavamiento de protección de seguridad
El servomotor impulsa las cuchillas plegables superior e inferior para que se muevan alternativamente. La altura de superposición entre las dos cuchillas determina la altura del pliegue. Después de que el medio filtrante se corta previamente al ancho requerido, ingresa a la unidad de pliegue para plegarlo, seguido de prensado en caliente y darle forma a través de las placas calefactoras. Al mismo tiempo, el sistema de marcado de puntos marca automáticamente según la cantidad de pliegues preestablecida.
Alimentación de materiales:
Instale el medio filtrante en rollo en la rejilla de alimentación.
Precorte:
Ajuste el riel guía, la separación del rodillo de alimentación de papel, el espacio entre las cuchillas de corte y la presión de corte según los requisitos de producción.
Estampado (opcional):
La unidad de impresión crea líneas de plegado en el medio filtrante, donde el paso del estampado es igual a la altura del pliegue.
Plisado:
Configure la altura del pliegue y el modo de pliegue (M/W/patrón irregular) a través de la pantalla táctil. Las servocuchillas plegables ajustan y pliegan automáticamente el medio filtrante.
Conteo de puntos:
El sistema marca automáticamente el número de pliegues preestablecido para su posterior corte y separación.
Conformación por calentamiento:
Las placas calefactoras superior e inferior aplican calor y presión para estabilizar el medio filtrante plegado.
Producción:
El elemento filtrante plisado terminado se descarga desde la plataforma trasera.
1. Plisado tipo cuchillo con ajuste continuo de altura de pliegue
La altura del pliegue se puede ajustar libremente de 4 a 100 mm. El servosistema ajusta automáticamente la posición de plegado sin reemplazar piezas mecánicas.
2. Admite patrones de pliegues irregulares
La máquina puede producir patrones de plegado tipo M, tipo W y varios de altura irregular a través de la configuración de la pantalla táctil.
3. Ajuste flexible del ángulo de la cuchilla plegable
El ángulo de la cuchilla plegable se puede ajustar según las diferentes características del medio filtrante, lo que reduce el daño material durante el procesamiento.
4. Cuchillas de corte importadas
Las cuchillas cortadoras de alta calidad garantizan bordes de corte suaves y sin rebabas. El ancho mínimo de corte puede alcanzar los 45 mm.
5. Sistema de conformación por calentamiento (ambiente ~220 ℃)
Las placas calefactoras estabilizan la estructura plisada después del plegado, evitando el rebote y la deformación.
6. Función de conteo automático de puntos
El sistema marca según la cantidad de pliegues preestablecida, facilitando el corte y separación posterior.
7. Capacidad de procesamiento de gran altura de pliegue
Cuando la altura del pliegue supera los 35 mm, es necesario reemplazar los rodillos deslizantes de la leva para aumentar la curva de intercambio de cuchillas y garantizar un plegado estable.
8. Pantalla táctil con interfaz en chino e inglés.
El sistema de control admite selección de modo M/W/irregular, configuración de parámetros y almacenamiento de recetas.
| Parámetro | Especificación |
| Modelo | PL-AUTO55-800F (4ta generación) |
| Velocidad de alimentación del papel | 0,5 ~ 12 m/min (ajustable) |
| Ancho máximo de paso del papel de filtro | 800 milímetros |
| Ancho mínimo de corte del papel de filtro | 45 milímetros |
| Ancho máximo plegable | 1050 milímetros |
| Rango de altura de plegado | 4 ~ 100 mm (ajustable de forma continua) |
| Velocidad de plegado | 0 ~ 190 pliegues/min (ajustable) |
| Potencia total del motor | 7 kilovatios |
| Potencia de calefacción | 8 kilovatios |
| Rango de control de temperatura | Ambiente ~ 220°C |
| Presión de suministro de aire | 0,6 MPa |
| Fuente de alimentación | 380V / 50Hz |
| Dimensiones de la máquina plegadora (largo × ancho × alto) | 2000 × 1800 × 1800 milímetros |
| Dimensiones de la unidad de precorte | 1400 × 1350 × 1037 milímetros |
Instale la máquina plegadora de papel con cuchilla CNC de alta velocidad totalmente automática en una superficie plana con un espacio libre de más de 1 m en ambos lados y un espacio libre de más de 1,5 m en la parte delantera y trasera.
Mantenga una distancia de 0,8 a 1,2 m entre la unidad de precorte y la máquina plegadora, alineadas en la misma línea central.
Utilice un montacargas de más de 1 tonelada para el transporte.
Conéctese a una fuente de alimentación de 380 V/50 Hz con conexión a tierra independiente.
Presión de suministro de aire: 0,6 MPa.
Verifique los cables, el botón de parada de emergencia y la puerta protectora de seguridad antes de la operación (la máquina no puede arrancar cuando la puerta está abierta).
P1: ¿Qué formas de pliegues especiales puede producir esta máquina?
R: Admite patrones de altura de plegado irregulares tipo M, tipo W y varios, que se pueden seleccionar a través del sistema de control de pantalla táctil.
P2: ¿Qué ajustes se requieren cuando la altura del pliegue supera los 35 mm?
A: Reemplace el rodillo B en la placa deslizante de la leva (dos piezas en cada lado, cuatro piezas en total) para aumentar la curva de intercambio de cuchillas y reducir la velocidad de plegado para evitar que se rompa el papel.
P3: ¿Cómo ajustar las superficies desiguales de los extremos de los pliegues?
R: Los extremos desiguales generalmente se deben a que las navajas plegables superiores e inferiores no están paralelas. Si la superficie del extremo se desplaza hacia la izquierda, baje el espacio de la cuchilla izquierda; si se desplaza hacia la derecha, baje la separación de la cuchilla derecha.
P4: ¿Cómo se ajustan la profundidad y el tono del relieve?
R: Ajuste la profundidad del estampado girando los volantes de ajuste fino en ambos lados de la cuchilla de estampado superior. El paso del estampado se establece a través de los parámetros del motor paso a paso de la pantalla táctil, donde el paso del estampado es igual a la altura del pliegue.
P5: ¿Qué se debe hacer si se produce un ruido anormal durante la operación?
R: Generalmente se debe a un espacio insuficiente entre las cuchillas y las placas calefactoras, lo que hace que el medio filtrante se apriete dentro de la máquina. Detenga la máquina inmediatamente y aumente el espacio libre para evitar dañar la cuchilla.
P6: ¿Por qué se deben retirar los medios filtrantes después de cada turno de trabajo?
R: Quitar el medio filtrante restante evita que los residuos de humedad después del calentamiento afecten el paso del material y las placas calefactoras.
Suministro directo de fábrica, soluciones personalizadas disponibles (altura de pliegue especial, pliegues irregulares, etc.)
Pruebas de muestra gratuitas disponibles (envíe papel de filtro para la producción de prueba)
Se incluyen manuales en inglés y chino, diagramas eléctricos y listas de componentes neumáticos.
Suministro a largo plazo de repuestos (hojas de corte, navajas, tubos calefactores, etc.)
Como exportador profesional de máquinas plegadoras de papel con cuchilla CNC de alta velocidad totalmente automática, Pulan ofrece precios directos de fábrica, un año de garantía y soporte técnico a largo plazo. Contáctenos para cotización o visita a fábrica.
