Máquina pegadora de filtros de aire de panel

Con una capacidad de producción de 6 piezas por minuto y compatibilidad con piezas de trabajo de hasta 350 mm de ancho, la máquina encoladora de filtros de aire para paneles de la fábrica de Pulan es adecuada para la producción continua de filtros de aire para paneles.

¿Qué es una máquina pegadora de filtros de aire para paneles?

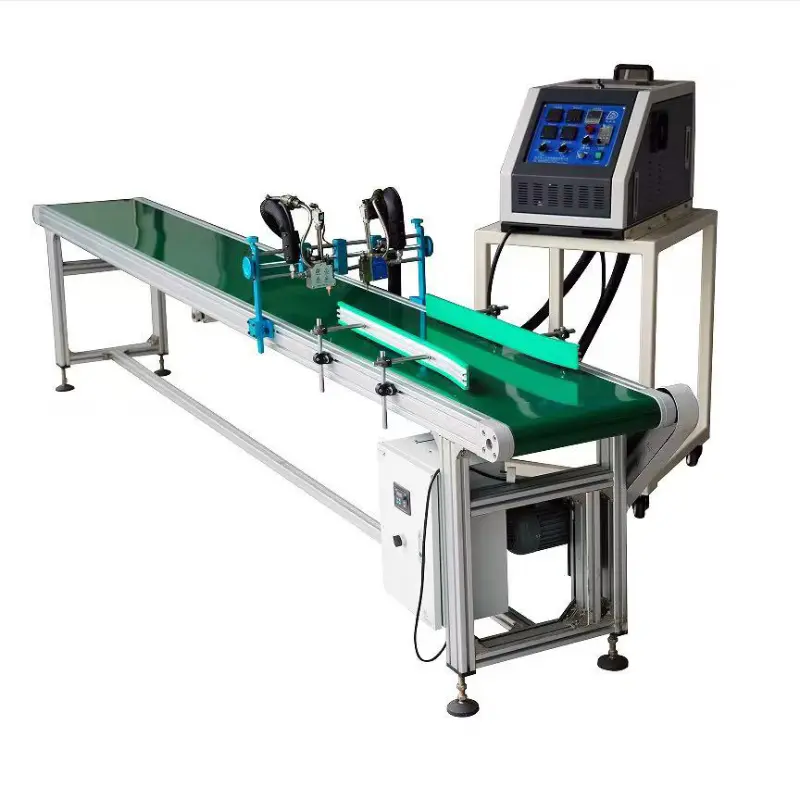

La máquina encoladora de filtros de aire para paneles fabricada en China es un sistema dispensador automático de adhesivo termofusible desarrollado para elementos de filtro de aire rectangulares. Integra mecanismos de boquilla de pegamento izquierdo y derecho, un mecanismo de transporte de filtro (cinta plana con tiras de posicionamiento) y una máquina de pegamento termofusible.

Durante el funcionamiento, el sensor detecta cuando el elemento filtrante se acerca al área de la boquilla de pegamento y activa automáticamente la dosificación de adhesivo. A medida que el filtro se mueve a través de la posición de pegado, dos cabezales de pegamento independientes aplican líneas adhesivas paralelas simultáneamente. Después de que el filtro pasa a través del área de la boquilla, el sistema deja de dispensar pegamento automáticamente.

El proceso preciso de aplicación del adhesivo ayuda a prevenir el contacto excesivo entre los pliegues del papel de filtro causado por la presión externa, lo que reduce la resistencia al flujo de aire y mantiene el rendimiento del filtro.

Aplicaciones y configuración de la máquina

Aplicaciones

Componentes principales

Principio de funcionamiento y proceso de producción

El elemento filtrante avanza sobre la cinta transportadora. Cuando el sensor detecta que el filtro entra en la zona de encolado, activa el sistema de dosificación de cola. Los dos cabezales de pegamento funcionan simultáneamente para aplicar dos líneas de adhesivo paralelas en la superficie del filtro. Después de que el filtro pasa por los cabezales de pegamento, el suministro se detiene automáticamente.

Pasos de producción

1. Preparación: Encienda la máquina de pegamento termofusible y caliéntela a la temperatura preestablecida hasta que el adhesivo se derrita por completo.
2. Ajuste: Ajuste las tiras guía de la mesa frontal y las tiras de posicionamiento del transportador según el ancho del filtro. Ajuste la altura de la boquilla de pegamento según el grosor del filtro y establezca la distancia entre dos cabezales de pegamento según el espacio requerido entre las líneas de pegamento.
3. Carga: Coloque el elemento filtrante en la mesa de trabajo delantera y empújelo suavemente sobre la cinta transportadora.
4. Transporte: El transportador mueve el filtro hacia adelante y el sensor detecta la posición correcta para activar el pegado.
5. Aplicación de adhesivo: Dos cabezales de pegamento dispensan simultáneamente dos líneas de pegamento paralelas a medida que el filtro pasa por debajo.
6. Detención del pegamento: el sensor activa el corte automático del pegamento después de que el filtro abandona el área de pegado.
7. Producción: El transportador transfiere el elemento filtrante terminado fuera de la máquina.

Ventajas clave

1. Cabezales de pegamento dobles para aplicación de dos líneas
Dos cabezales de pegamento independientes funcionan simultáneamente, completando dos líneas de adhesivo en una sola pasada y mejorando la eficiencia de producción.
2. Dispensación precisa de adhesivo controlada por sensor
El sistema inicia y detiene automáticamente la dispensación de pegamento según la posición del filtro, lo que reduce el desperdicio de adhesivo y garantiza una aplicación precisa.
3. Modos de operación automático y manual
Ambos modos de funcionamiento están disponibles para cumplir con diferentes requisitos de producción y condiciones de proceso.
4. Estabilidad mejorada del rendimiento del filtro
Las tiras adhesivas aplicadas brindan soporte adicional, evitando que los pliegues del filtro se cierren bajo presión, reduciendo la resistencia al flujo de aire y extendiendo la vida útil del filtro.
5. Posición de la boquilla de pegamento ajustable
Los cabezales de pegamento izquierdo y derecho se pueden ajustar de forma independiente en espaciado horizontal y altura vertical para adaptarse a diferentes tamaños de filtro y posiciones de línea de pegamento.
6. Sistema de pegamento termofusible de gran capacidad
El depósito de pegamento de 10 kg reduce el recambio frecuente de adhesivo. El sistema de calefacción de 4 kW proporciona un calentamiento rápido y un control de temperatura estable para una producción continua.
7. Estructura compacta y fácil integración
Con un tamaño de máquina principal de 2400×585×1250 mm, el equipo puede instalarse como una estación de trabajo independiente o integrarse en una línea de producción de filtros.
8. Requisitos de mantenimiento simples
El mantenimiento de rutina incluye principalmente la eliminación de adhesivo residual, la lubricación de las cadenas de transmisión y el drenaje y lubricación regular de los componentes neumáticos.

Especificaciones técnicas

Requisitos de instalación

1. Instale la máquina en un piso plano, limpio y bien ventilado, lejos de altas temperaturas y polvo.
2. Mantenga una distancia de al menos 1 metro delante y detrás y 1,5 metros a ambos lados.
3. Utilice para el transporte un montacargas con capacidad superior a 1 tonelada.
4. Asegure la máquina y ajuste el nivel antes de operarla.
5. Conéctelo a una fuente de alimentación dedicada de 380 V/50 Hz con conexión a tierra adecuada.
6. Proporcione aire comprimido a 0,6 MPa.
7. Verifique los cables, el botón de parada de emergencia y el protector de seguridad antes del arranque.

Preguntas frecuentes

P1: ¿Por qué la boquilla de pegamento no dispensa adhesivo?

R: Las posibles causas incluyen:

① No hay adhesivo dentro de la unidad de pegamento termofusible o temperatura insuficiente → Agregue adhesivo y espere hasta que se alcance la temperatura preestablecida.

② El suministro de aire a la pistola de pegamento no está conectado → Verifique el circuito neumático.

③ Mal funcionamiento de la máquina de pegamento → Inspeccione o reemplace la unidad.

P2: ¿Qué debo hacer si las dos líneas de pegamento no son simétricas?

R: Ajuste los cabezales de pegamento izquierdo y derecho por separado usando los volantes de ajuste. Gire la rueda de ajuste izquierda en el sentido de las agujas del reloj para mover la boquilla izquierda hacia la derecha y en el sentido contrario a las agujas del reloj para moverla hacia la izquierda. Ajuste la boquilla derecha de la misma manera hasta que ambas líneas de pegamento sean simétricas.

P3: ¿Por qué se produce raspado del adhesivo cuando el filtro pasa a través de la boquilla de pegamento?

R: Es posible que la altura de la boquilla de pegamento no coincida con la altura del filtro. Afloje los tornillos de fijación de la barra deslizante y ajuste la altura de la boquilla utilizando el volante de ajuste de elevación. Apriete los tornillos después del ajuste.

P4: ¿Puede la máquina manejar filtros con diferentes anchos?

R: Sí. Ajuste el espaciado de las tiras guía de la mesa frontal y las tiras de posicionamiento del transportador de acuerdo con el ancho del filtro. La máquina admite piezas de trabajo con anchos de hasta 350 mm.

Información de pedido

La máquina encoladora de filtros de aire para paneles está diseñada para la aplicación de líneas de pegamento dobles de gran volumen en elementos de filtro de aire rectangulares.

Pulan ofrece pruebas de muestra gratuitas: los clientes pueden enviar elementos filtrantes para probarlos y evaluarlos antes de comprarlos.

Hay soluciones personalizadas disponibles para diferentes cantidades de líneas de pegamento, como el modelo de encolado de tres líneas PLFJ-3 o anchos de piezas de trabajo especiales.

Cada máquina se suministra con manuales de funcionamiento, planos eléctricos y listas de componentes neumáticos en chino e inglés. Como fabricante profesional de equipos dispensadores de adhesivo, Pulan ofrece precios directos de fábrica, una garantía de un año y soporte de repuestos a largo plazo, incluidas boquillas de pegamento, tubos calefactores, cintas transportadoras e interruptores de sensores.

Contáctenos para una cotización o concertar una visita a la fábrica.
