Pulan es uno de los principales fabricantes, productores y exportadores de máquinas para fabricar tubos centrales en espiral totalmente automáticas. La longitud del tubo es infinitamente ajustable, con un rango de diámetro de Φ30~75 mm (cinco especificaciones seleccionables) y una eficiencia de producción de 20~35 piezas/min. Impulsado por un sistema hidráulico, con presión de embrague ajustable, el proceso de corte de barril largo ahorra materia prima. Se encuentran disponibles suministro directo de fábrica, soluciones personalizadas y pedidos al por mayor.

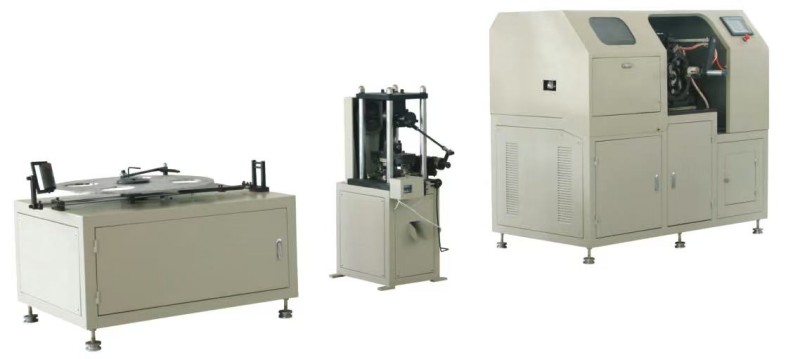

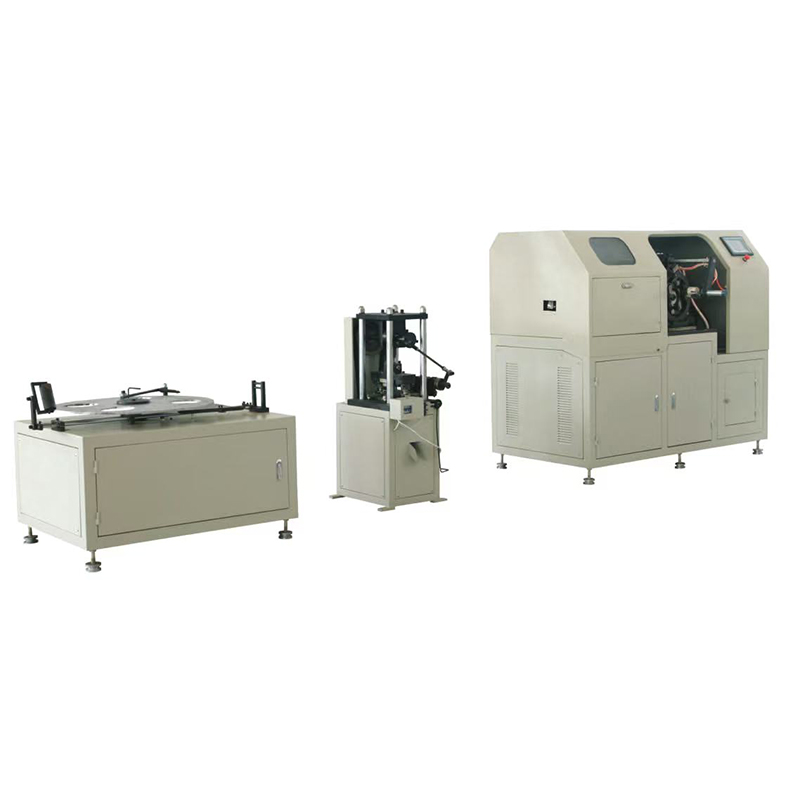

La máquina para fabricar tubos centrales en espiral completamente automática es una máquina formadora de tubos centrales en espiral. El eje principal es impulsado por un motor hidráulico, y la tira de acero se estampa, se dobla por los bordes y se enrolla en espiral para formar un tubo, luego se corta en longitudes fijas. La máquina integra procesos de estampado, plegado de bordes y formación de tubos en una sola unidad, lo que reduce los pasos de producción, ahorra materias primas y mejora la eficiencia. Es adecuado para la producción en masa de tubos centrales de filtros de aceite y diésel.
Producción de tubos centrales metálicos para filtros de aceite para automóviles y filtros diésel.
Estante desenrollador de material y rodillos de gofrado.
Sistema hidráulico (bomba de paletas, motor hidráulico, válvula de mariposa, válvula de alivio)
Formando eje principal y embrague.
Mecanismo de plegado de bordes (ajustado mediante tornillos)
Rodillos de presión de bordes (ajuste mediante volante)
Unidad rotativa de corte (cuchilla de corte exterior + cuchilla de corte interior)
Varilla de control de longitud y escala de medición.
Sistema de control eléctrico (pantalla táctil/botones)
La tira de acero pasa a través de los rodillos de estampado para crear patrones, luego ingresa al canal guía y llega al eje de formación. Una vez activado el embrague, el eje principal gira para enrollar en espiral la tira de acero. Mientras tanto, el mecanismo de plegado de bordes bloquea los bordes juntos. Cuando se alcanza la longitud preestablecida, el disco de corte corta automáticamente el tubo central terminado.
Carga: Coloque la bobina de tira de acero en la rejilla de desenrollado.
Estampado: La tira de acero pasa a través de rodillos de estampado para crear patrones.
Alimentación: Utilice la alimentación manual por avance lento, enrolle un círculo alrededor del eje de formación y luego separe el embrague.
Conformación: el eje principal gira, la tira de acero se enrolla en espiral y el mecanismo de plegado de bordes bloquea los bordes.
Corte: El disco de corte funciona después de alcanzar la longitud preestablecida y corta el tubo central.
Descarga: El producto terminado cae automáticamente.
1. Integración multiproceso
El estampado, el plegado de bordes y la formación de tubos se completan en una sola máquina, lo que elimina la necesidad de varias máquinas y mejora la eficiencia de la producción.
2. Conformado en espiral con accionamiento hidráulico
El motor hidráulico proporciona un par de 115 N·m y la velocidad de rotación se puede ajustar a través de la válvula de mariposa.
3. Cambio rápido de diámetro
Dentro del rango de Φ30~75 mm, se pueden seleccionar cinco especificaciones cualesquiera. Cambiar las especificaciones es cómodo y rápido.
4. Longitud del tubo infinitamente ajustable
La longitud del tubo central se puede ajustar libremente mediante la varilla de control de longitud.
5. Presión de embrague ajustable
La fuerza de presión del embrague se puede ajustar según diferentes espesores de tiras de acero (0,25~0,32 mm).
6. Ajuste preciso del plegado de los bordes
La estructura de ajuste de doble tornillo controla el ángulo de bloqueo del borde, asegurando costuras de tubo limpias y estables.
7. Proceso de corte de barril largo
El método de corte especial reduce el desperdicio de material y reduce los costos de producción.
8. Sistema hidráulico estable
La presión hidráulica recomendada es de 7 MPa, lo que proporciona un funcionamiento estable, poco ruido y un rendimiento confiable.
| Parámetro | Especificación |
| Modelo | PLJY-75-II |
| Capacidad de producción | 20 ~ 35 unidades/minuto |
| Longitud del tubo central | Infinitamente ajustable |
| Diámetro del tubo central | Φ30 ~ 75 mm (cualquiera de las 5 especificaciones seleccionables) |
| Grosor de la materia prima | 0,25 ~ 0,32 milímetros |
| Ancho de materia prima | 45 milímetros |
| Motor principal | 3kW / 380V / 50Hz |
| Motor de alimentación | 0,75 kilovatios |
| Motor hidráulico | 620 r/min, 115 N·m |
| Presión de aire de trabajo | 0,6 MPa |
| Aceite Hidráulico | YB-N32 o YB-N46 |
| Dimensiones totales (largo × ancho × alto) | 3500 × 800 × 1380 milímetros |
| Peso | Aprox. 800 kilogramos |
El terreno debe ser plano y bien ventilado. Ajuste el cabrestante inferior para mantener el nivel.
Fuente de alimentación: 380V/50Hz, superior a 4kW. Sección transversal del cable ≥2,5 mm². La dirección de rotación del motor debe coincidir con la dirección de la flecha en el cuerpo de la bomba. Se requiere una conexión a tierra adecuada.
Utilice un montacargas de más de 2 toneladas para transporte a baja altura.
La presión de la bomba hidráulica debe ser ≤10MPa (se recomienda alrededor de 7MPa).
Reemplace el aceite hidráulico por completo después del primer mes de funcionamiento y luego reemplácelo cada seis meses.
Verifique el material restante de la tira de acero a tiempo para evitar que funcione en ralentí.
P1: ¿Cómo cambiar diferentes diámetros del tubo central?
R: Dentro del rango de Φ30~75 mm, reemplace los moldes de formación correspondientes y las piezas de posicionamiento de corte. No se requieren ajustes complicados, lo que hace que el cambio de tamaño sea rápido y conveniente.
P2: ¿Qué debo hacer si el bloqueo del borde es desigual?
R: Ajuste los dos tornillos del mecanismo de plegado de bordes. Si el ángulo de bloqueo es demasiado pequeño, apriete el tornillo 2 hacia adentro; si es demasiado grande, apriete el tornillo 1 hacia adentro hasta que el borde quede formado correctamente.
P3: ¿Por qué el producto está deformado o no está completamente cortado?
R: Posibles motivos: ① El ajuste de la cuchilla de corte exterior es demasiado profundo → reajústelo; ② Desgaste de la cuchilla → afile o reemplace la cuchilla; ③ El rodillo de presión está demasiado apretado causando la deformación del eje → afloje el volante del rodillo de presión del borde.
P4: ¿Cómo ajustar la velocidad del motor hidráulico?
R: Ajuste la válvula de mariposa en el puerto de aceite del motor hidráulico. Gire en el sentido de las agujas del reloj para reducir la velocidad y en el sentido contrario a las agujas del reloj para aumentar la velocidad. No mantenga el flujo demasiado bajo durante mucho tiempo, de lo contrario la carga de la válvula de alivio puede aumentar.
P5: ¿Qué mantenimiento se requiere cada día laborable?
R: Agregue aceite a todas las piezas móviles de la máquina para fabricar tubos centrales en espiral totalmente automática dos veces al día con una pistola de engrase. Agregue grasa a base de calcio al sistema de transmisión por cadena cada tres días hábiles y verifique periódicamente el nivel de aceite hidráulico.
Suministro directo de fábrica, soluciones personalizadas disponibles (diámetro, longitud, etc.), se aceptan pedidos al por mayor.
Pruebas de muestra gratuitas disponibles (envíe materiales de tiras de acero para producción de prueba).
Con la máquina se proporcionan manuales en chino e inglés, diagramas hidráulicos y listas de piezas de repuesto.
Suministro a largo plazo de repuestos (cuchillas de corte, juntas de bombas hidráulicas, válvulas de mariposa, etc.).
Bienvenido a solicitar una cotización o visitar nuestra fábrica. Proporcionaremos soporte técnico profesional y servicio postventa.
