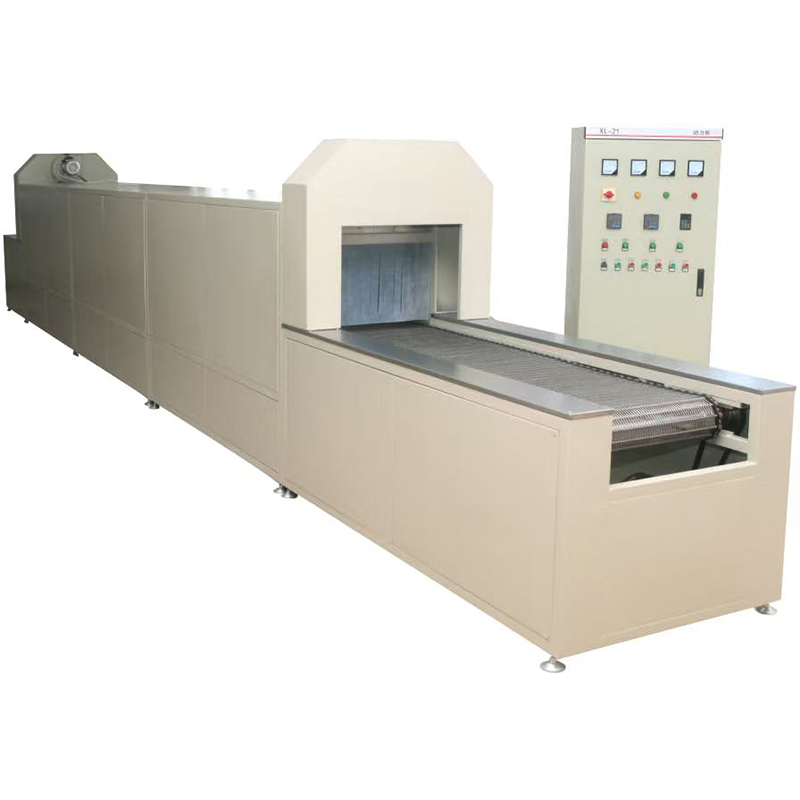

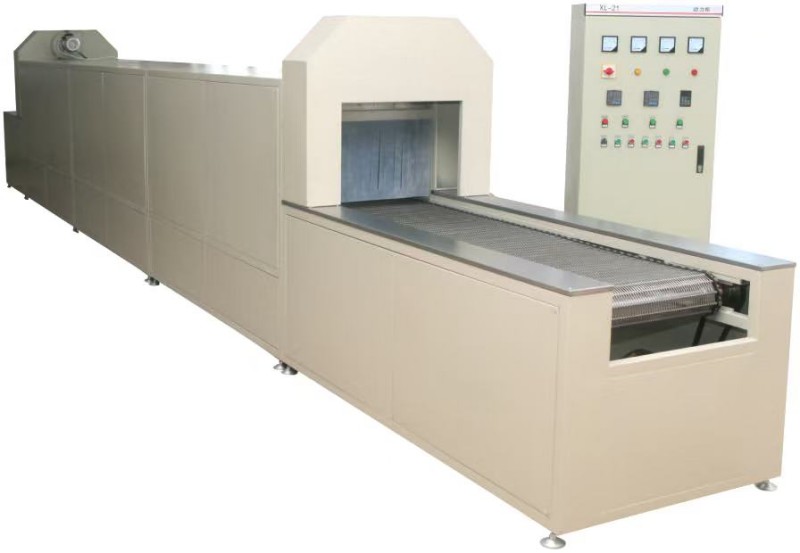

Como fabricante y proveedor profesional de equipos de producción de filtros en China, la línea de producción de hornos de curado de tipo pasante de Pulan adopta un diseño de transporte giratorio, lo que hace que la carga y descarga sea más conveniente, al mismo tiempo que cumple con el tiempo de secado requerido de los elementos filtrantes y mejora la eficiencia de producción. Con una capacidad de producción de 2 m/min, es adecuado para elementos filtrantes con una altura ≤400 mm y equipados con una potencia calorífica de 40 kW. El equipo funciona sin problemas con una distribución uniforme de la temperatura, evitando eficazmente el sobrecalentamiento local y daños a los elementos filtrantes.
La línea de producción de hornos de curado pasante es un equipo de secado automático que se utiliza para el secado continuo de elementos filtrantes. Adopta una estructura de secado rotativa, donde los elementos filtrantes se transportan al área de calentamiento a través del sistema transportador y salen automáticamente después del secado a la temperatura preestablecida. El equipo consta de un sistema de calefacción (tubos calefactores + ventilador), un sistema de transporte, un sistema de control de temperatura y un sistema de control eléctrico. Es adecuado para procesos de secado de producción en masa de elementos filtrantes de aire, ya que presenta temperatura uniforme, alta eficiencia y funcionamiento estable.
1. Diseño de secado rotativo, fácil carga y descarga
La estructura giratoria de la línea de producción de hornos de curado pasantes permite que los elementos filtrantes pasen a través del área de calentamiento de manera ordenada. Los operadores pueden cargar y descargar productos continuamente desde el mismo lado, reduciendo movimientos innecesarios.
2. Ventilador de temperatura constante, calefacción uniforme
El ventilador fuerza la circulación del aire caliente para evitar una distribución desigual de la temperatura dentro del horno, evitando daños al elemento filtrante causados por diferencias excesivas de temperatura.
3. Temperatura ajustable (ambiente ~ 300 ℃)
El controlador de temperatura digital establece con precisión la temperatura de secado, lo que es adecuado para los requisitos de configuración térmica de diferentes materiales de papel de filtro.
4. Velocidad de trabajo ajustable continua
El convertidor de frecuencia controla la velocidad de la cinta transportadora. Con una capacidad de producción máxima de 2 m/min, el tiempo de secado se puede ajustar según los diferentes tamaños de filtro y requisitos de secado.
5. Producción de tipo de paso continuo
Los elementos filtrantes entran y salen automáticamente del horno sin transferencia manual, lo que lo hace adecuado para líneas de producción continua a gran escala.
6. Potente capacidad de calefacción (40kW)
El sistema de calefacción proporciona un rápido aumento de la temperatura y una preservación estable del calor, cumpliendo con los requisitos de calefacción de la producción continua.
7. Protección de seguridad completa
Equipado con interruptor de parada de emergencia, cubierta protectora y protección de puesta a tierra. El manual enfatiza que el mantenimiento solo debe realizarse después de que los componentes calefactores se hayan enfriado y que todos los elementos filtrantes deben retirarse del horno antes de apagarlo para evitar incendios causados por el calor residual.
8. Fácil mantenimiento
Se requiere limpieza y lubricación diaria de las cadenas de transmisión y piezas móviles. Revise mensualmente los sujetadores y componentes de la transmisión.
| Parámetro | Especificación |
| Modelo | PLKX-600 |
| Capacidad de producción | 2 m/min |
| Altura del elemento filtrante | ≤ 400 milímetros |
| Potencia de calefacción | 40 kilovatios |
| Fuente de alimentación | 380V / 50Hz |
| Peso de la máquina | 1400 kilogramos |
| Dimensiones totales (largo × ancho × alto) | 850 × 100000 × 1700 milímetros |
Secado por lotes de elementos filtrantes de aire (altura del elemento filtrante ≤400 mm).
Sistema de calefacción: tubos de calefacción (potencia total 40 kW), ventilador de circulación a temperatura constante
Sistema de transporte: cinta transportadora (velocidad ajustable), pista de transporte giratoria
Sistema de control de temperatura: Controlador de temperatura digital (ambiente ~ 300 ℃ ajustable), sensor de temperatura
Sistema de control: Convertidor de frecuencia (ajuste de velocidad de trabajo), interruptor de encendido, interruptor de parada de emergencia
Sistema Auxiliar: Cubierta de seguridad, componentes neumáticos (si corresponde), gabinete eléctrico
Los tubos calefactores se calientan hasta la temperatura preestablecida, mientras que el ventilador hace circular aire caliente para mantener una temperatura uniforme dentro del horno. Los elementos filtrantes se transportan a la zona de calentamiento mediante una cinta transportadora, se secan en condiciones de temperatura constante durante el tiempo preestablecido y luego se eliminan automáticamente una vez finalizado.
Precalentamiento: encienda el sistema de calefacción, configure la temperatura de secado y espere hasta que la temperatura alcance el valor preestablecido (que se muestra en el controlador de temperatura).
Carga: Coloque los elementos filtrantes a secar en la posición de alimentación de la cinta transportadora.
Secado: Los elementos filtrantes se mueven a través del área de calentamiento con la cinta transportadora y el tiempo de secado está determinado por la velocidad de trabajo.
Descarga: Los elementos filtrantes secos se descargan automáticamente de la salida y los operadores los retiran.
Producción Continua: Continuar cargando nuevos elementos filtrantes para producción continua.
Instale la máquina sobre un suelo plano, limpio y bien ventilado, lejos de materiales inflamables.
Mantenga una distancia de ≥1 metro desde los lados izquierdo, derecho y trasero, y ≥1,5 metros desde el frente.
Utilice un montacargas de más de 1 tonelada para el transporte.
Arregle la máquina y ajuste el nivel.
Alimentación: 380V/50Hz, con puesta a tierra independiente. El cable de alimentación debe coincidir con los requisitos de alimentación de la máquina.
Verifique los cables, el botón de parada de emergencia y la cubierta protectora antes de la operación.
P1: ¿Qué debo hacer si la temperatura aumenta lentamente o no puede alcanzar el valor establecido?
R: Compruebe si los tubos calefactores están dañados (algunas piezas no calientan), si la configuración del controlador de temperatura es correcta y si el ventilador funciona normalmente. Reemplace los tubos de calefacción viejos si es necesario.
P2: ¿Por qué los elementos filtrantes se queman o deforman localmente después del secado?
R: Puede deberse a una temperatura desigual dentro del horno o a un ajuste de temperatura excesivo. Compruebe si el ventilador funciona correctamente para garantizar la circulación del aire caliente. Reduzca el ajuste de temperatura o aumente la velocidad del transportador si es necesario.
P3: ¿Qué debo hacer si la cinta transportadora no funciona o la velocidad es inestable?
R: Verifique los parámetros del convertidor de frecuencia, la fuente de alimentación, el estado del motor y si la cinta transportadora está demasiado floja o bloqueada. Ajuste la perilla del convertidor de frecuencia para verificar los cambios de velocidad.
P4: ¿Qué se debe hacer antes de terminar cada turno?
R: Se deben retirar todos los elementos filtrantes dentro de la línea de producción del horno de curado pasante y se debe apagar el suministro eléctrico. Los elementos filtrantes restantes dentro del horno pueden provocar quemaduras debido al calentamiento prolongado debido a la temperatura residual.
Este equipo es una línea de producción de hornos de curado continuo, adecuada para la producción continua de secado en masa de elementos filtrantes de aire.
Se encuentran disponibles pruebas de muestra gratuitas (envíenos sus elementos filtrantes, los probaremos, los secaremos y los enviaremos de regreso para su inspección).
Los pedidos al por mayor pueden disfrutar de descuentos. Comuníquese con ventas para conocer el tiempo de entrega.
Hay soluciones personalizadas disponibles para elementos filtrantes de mayor altura, áreas de calentamiento más largas o requisitos de temperatura especiales.
Con la máquina se proporcionan manuales, diagramas eléctricos y listas de componentes neumáticos en chino e inglés.
Como exportador profesional de equipos de hornos de curado, garantizamos precios directos de fábrica, un año de garantía y suministro a largo plazo de repuestos (tubos calefactores, cintas transportadoras, controladores de temperatura, etc.). Bienvenido a solicitar una cotización o visitar nuestra fábrica.
