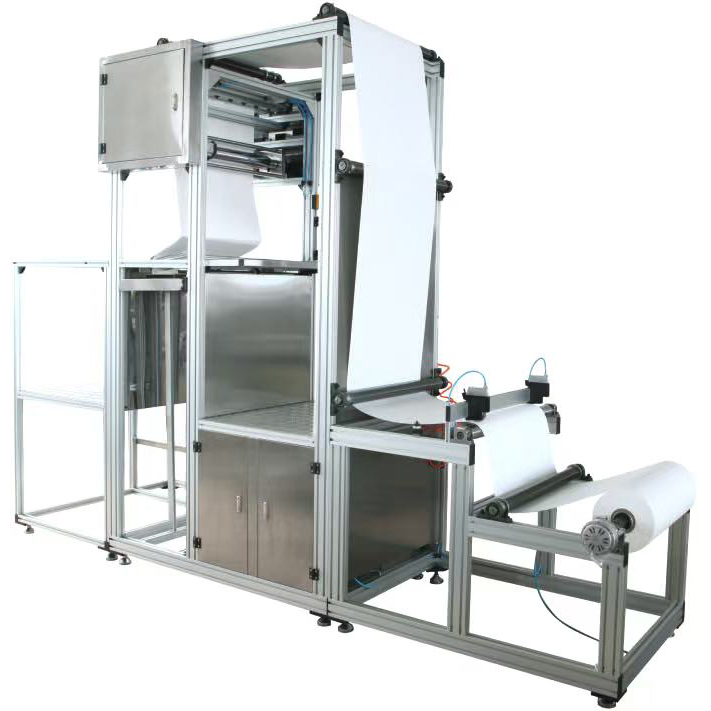

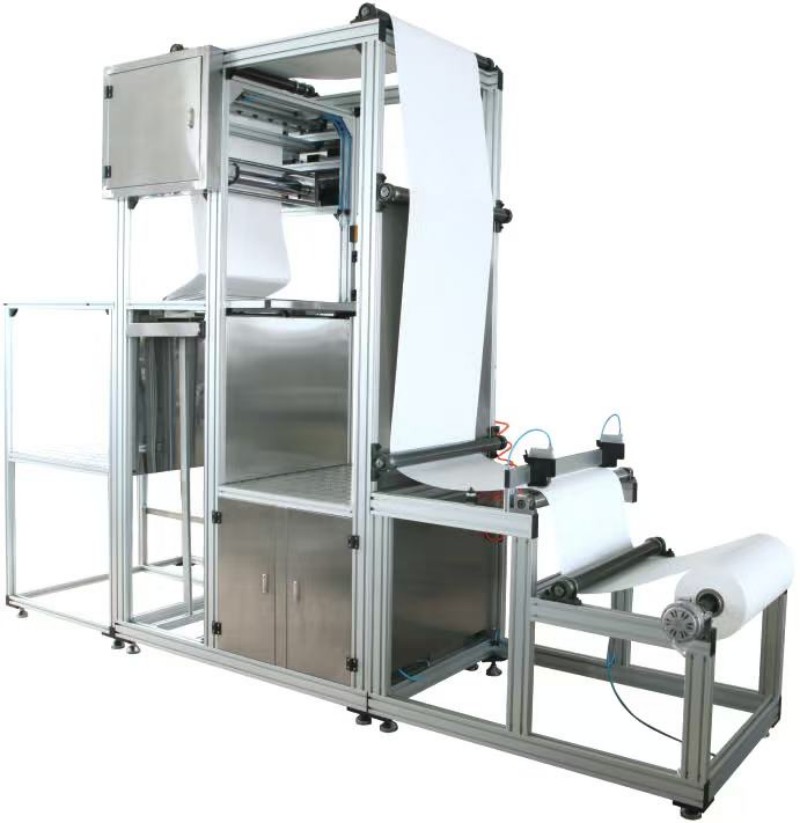

La máquina plegadora de fibra de vidrio Hepa separada de calidad de la fábrica de Pulan integra alimentación (freno de polvo magnético + eje de expansión de aire), corte importado, estampado, rodillos de extracción de papel y recolección de material en un sistema completo. Al controlar la diferencia de velocidad entre el dispositivo de estampado y los rodillos de tracción del papel, la altura del pliegue se puede ajustar continuamente sin cambiar los rodillos.
Los rodillos de tracción del papel y el sistema de recogida son accionados por servomotores/pasos a paso, lo que proporciona una transmisión estable y alta precisión. El bastidor de la máquina adopta perfiles de aleación de aluminio, lo que ofrece una apariencia hermosa, una estructura liviana y durabilidad.
La máquina admite anchos de producto de hasta 650 mm y logra una capacidad de producción de 100 a 110 pliegues/min a una altura de pliegue de 100 mm.
La máquina plegadora de fibra de vidrio Hepa separada es un equipo de plisado automático diseñado para formar papel de fibra de vidrio utilizado en filtros separadores HEPA.
La máquina consta de seis partes principales:
Dispositivo de alimentación
Mecanismo de corte
Mecanismo de estampado
Mecanismo de rodillo de extracción de papel.
Gabinete de control con pantalla táctil
Dispositivo de recogida de materiales
La máquina funciona estableciendo la diferencia de tiempo entre el funcionamiento del dispositivo de estampado y la velocidad del rodillo de tracción del papel. Esto permite un ajuste continuo del espacio de estampado, logrando un ajuste continuo de la altura del pliegue sin reemplazar los rodillos.
Es adecuado para la producción en masa de plisado de papel de fibra de vidrio. El papel plisado acabado presenta superficies finales lisas, dimensiones precisas y una calidad de plegado constante.
Dispositivo de alimentación:
Eje de expansión de aire (tensor de inflado), freno de polvo magnético, acoplamiento, pernos de posicionamiento
Mecanismo de corte:
Cuchillo de corte importado (presión neumática ajustable)
Mecanismo de estampado:
Cilindro de estampado (profundidad ajustable), cuchilla de estampado
Mecanismo de rodillo de extracción de papel:
Rodillos de extracción de papel (accionados por servomotor), cilindro de rodillo (ajuste de espacio)
Dispositivo de recogida de materiales:
Motor paso a paso, plataforma colectora.
Sistema de control:
Pantalla táctil (chino e inglés), PLC, interruptor de parada de emergencia
Componentes auxiliares:
Unidad dual neumática, válvula solenoide, mecanismo de elevación de la mesa de trabajo.
El dispositivo de estampado se mueve hacia arriba y hacia abajo a una frecuencia fija, mientras que los rodillos de tracción del papel impulsan el papel de fibra de vidrio hacia adelante a una velocidad preestablecida.
La distancia que recorre el papel de fibra de vidrio entre dos acciones de estampado determina la altura del pliegue.
Al ajustar la relación coincidente entre la velocidad de extracción del papel y la frecuencia de estampado, la altura del pliegue se puede ajustar continuamente sin reemplazar los rodillos.
1. Cargando
Libere el aire del eje de expansión de aire, inserte el rollo de papel de fibra de vidrio, infle el eje para apretar el rollo, colóquelo en la rejilla del material y conéctelo con el freno de polvo magnético.
2. Enhebrado del papel
Pase el cabezal del papel a través del rodillo tensor y guíelo hacia el mecanismo de corte.
3. Cortar
Ajuste el espacio entre las cuchillas de corte de acuerdo con el ancho del producto y elimine los bordes sobrantes.
4. Estampado
El papel de fibra de vidrio cortado ingresa al mecanismo de estampado y la cuchilla de estampado presiona las marcas de plegado sobre la superficie del papel.
5. Tirar de papel
Los rodillos de tracción del papel impulsan el papel de fibra de vidrio hacia adelante. La velocidad de coincidencia entre la frecuencia de estampado y la velocidad de alimentación del papel determina la altura del pliegue.
6. Recolección de materiales
El papel de fibra de vidrio gofrado ingresa al dispositivo colector y se pliega y apila automáticamente de manera ordenada.
7. Salida
Retire el material doblado terminado después de la recolección.
1. Ajuste continuo de la altura del plegado sin reemplazo del rodillo
Al configurar el tiempo de estampado y la diferencia de velocidad del rodillo de tracción del papel a través de la pantalla táctil, la altura de plegado se puede ajustar continuamente (≤250 mm). No se requieren piezas de repuesto, lo que reduce los costos de producción y el tiempo de cambio.
2. Freno de polvo magnético + eje de expansión de aire, protección del papel de fibra de vidrio
El sistema de alimentación utiliza un freno de polvo magnético para un control constante de la tensión y un eje de expansión de aire para apretar el rollo de papel. Es menos probable que el papel de fibra de vidrio se rompa o caiga durante la alimentación.
3. Cuchillo de corte importado, borde liso sin rebabas
La presión de la cuchilla de corte se puede ajustar neumáticamente. El filo permanece liso y limpio, mejorando la calidad de la apariencia del filtro.
4. Servoaccionamiento/paso a paso, alta precisión
Los rodillos de tracción del papel utilizan un servomotor, mientras que el sistema de recogida utiliza un motor paso a paso, lo que garantiza una transmisión estable, un posicionamiento preciso y dimensiones de plegado consistentes.
5. Profundidad de estampado ajustable, adecuada para diferentes materiales de papel
La profundidad de estampado se puede ajustar girando el conector del cilindro de estampado:
Rotación en el sentido de las agujas del reloj: aumenta la profundidad del estampado.
Rotación en sentido antihorario: reduce la profundidad del estampado
6. Corrección rápida de la desviación de la alimentación del papel
La separación desigual entre los dos rodillos de tracción del papel es la principal causa de desviación. El problema se puede corregir ajustando los conectores del cilindro en ambos lados.
7. Marco de perfil de aleación de aluminio, duradero y atractivo
El marco de la máquina plisadora de fibra de vidrio Hepa separada adopta perfiles industriales de aleación de aluminio, lo que proporciona resistencia a la corrosión, estructura liviana y una apariencia moderna.
8. Pantalla táctil bilingüe con almacenamiento de recetas
El sistema admite la configuración de la cantidad de producción, la altura de plegado, la frecuencia del motor, el tiempo de retraso y otros parámetros. Está disponible el apagado automático después de alcanzar la cantidad de producción preestablecida.
| Parámetro | Especificación |
| Modelo | PLYG-650-A |
| Capacidad de producción (a una altura de plegado de 100 mm) | 100 – 110 pliegues/min |
| Ancho del producto | ≤ 650 milímetros |
| Altura de plegado del producto | ≤ 250 milímetros |
| Potencia total del motor | 1,5 kW (Servo de alimentación de papel 0,75 kW + Recolector paso a paso 0,75 kW) |
| Presión de suministro de aire | 0,6 MPa |
| Fuente de alimentación | 220V / 50Hz |
| Dimensiones totales (largo × ancho × alto) | 3560 × 1285 × 2460 milímetros |
Instale la máquina plegadora de fibra de vidrio Hepa separada en un piso plano, limpio y bien ventilado, evitando ambientes con polvo a altas temperaturas.
Mantenga una distancia de ≥1 metro de las paredes en la parte delantera, trasera y derecha; ≥1,5 metros en el lado izquierdo.
Utilice un montacargas de más de 1 tonelada para el transporte.
Reparar la máquina y calibrar el nivel.
Alimentación: 220V/50Hz con puesta a tierra independiente.
Presión de suministro de aire: 0,6 MPa.
Verifique los cables, los botones de parada de emergencia y las cubiertas protectoras antes de la operación.
P1: ¿Cómo ajustar cuando la altura del pliegue es inexacta?
R: La altura de plegado está determinada por la relación coincidente entre el tiempo de estampado y la velocidad del rodillo de tracción del papel. Ajuste el valor de “configuración de altura de plegado” en la interfaz de parámetros del motor de la pantalla táctil. Compruebe también si el cilindro de estampado funciona correctamente y si los rodillos de tracción del papel se deslizan.
P2: ¿Qué debo hacer si la profundidad de estampado no es adecuada?
A: Gire el conector del cilindro de estampado:
En el sentido de las agujas del reloj: aumenta la profundidad del estampado.
En sentido contrario a las agujas del reloj: disminuir la profundidad del estampado.
Si el ajuste no resuelve el problema, verifique si la cuchilla de estampado está desgastada o si la presión de aire del cilindro es estable.
P3: ¿Qué pasa si el freno de polvo magnético no funciona y la tensión es inestable?
R: Posibles causas:
① El polvo magnético se ha agotado → Añadir polvo magnético.
② El eje de expansión de aire y el freno de polvo magnético no están conectados correctamente → Compruebe si el perno de posicionamiento del acoplamiento está correctamente acoplado.
P4: ¿Cómo corregir rápidamente la desviación de la alimentación del papel?
R: Los conectores del cilindro en ambos extremos de los rodillos de extracción de papel se pueden ajustar de forma independiente.
Desviación del papel hacia la izquierda: gire el conector izquierdo en el sentido de las agujas del reloj o el conector derecho en el sentido contrario a las agujas del reloj.
Desviación del papel hacia la derecha: ajuste en la dirección opuesta.
Después del ajuste, asegúrese de que el espacio libre entre ambos rodillos sea uniforme.
Este equipo es una máquina plegadora de fibra de vidrio con separador HEPA, adecuada para la producción en masa de plisado de papel de fibra de vidrio para filtros separadores HEPA.
Se encuentran disponibles pruebas de muestra gratuitas (envíe su papel de fibra de vidrio, realizaremos una prueba de plisado y le enviaremos muestras para su inspección).
Los pedidos al por mayor disfrutan de descuentos. Comuníquese con ventas para conocer el tiempo de entrega.
Hay soluciones personalizadas disponibles para anchos más amplios (>650 mm), alturas de plegado más grandes (>250 mm) o requisitos de corte especiales.
Con la máquina se suministran manuales, diagramas eléctricos y listas de componentes neumáticos en chino e inglés.
Como exportador profesional de equipos de plisado de fibra de vidrio, ofrecemos precios directos de fábrica, un año de garantía y suministro a largo plazo de repuestos (cuchillas de corte, cuchillas de estampado, polvo magnético, sellos cilíndricos, etc.).
Bienvenido a solicitar una cotización o visitar nuestra fábrica para su inspección.
