Pulan es uno de los principales fabricantes, productores y exportadores de la línea de hornos de curado tipo U totalmente automáticos de 60 estaciones. La placa de presión de la estación de conformación sujeta el elemento filtrante para acelerar la solidificación del pegamento después de la inyección y luego regresa a la estación de carga mediante circulación. Los elementos filtrantes con una altura ≤100 mm no requieren ajuste, la velocidad de funcionamiento se puede ajustar de 0 a 5 m/min y la potencia de calefacción es de 15 kW. Con una estructura confiable y un funcionamiento neumático rápido, es adecuado para la producción de secado continuo a gran escala.

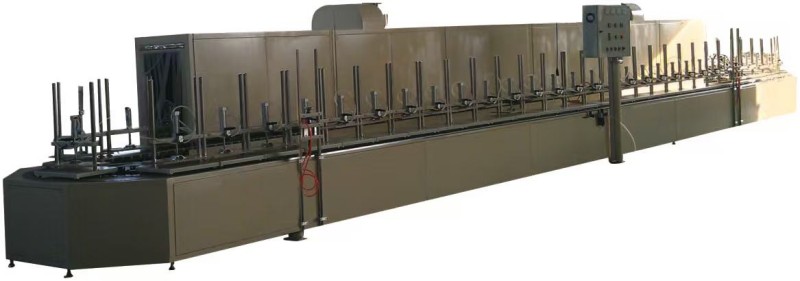

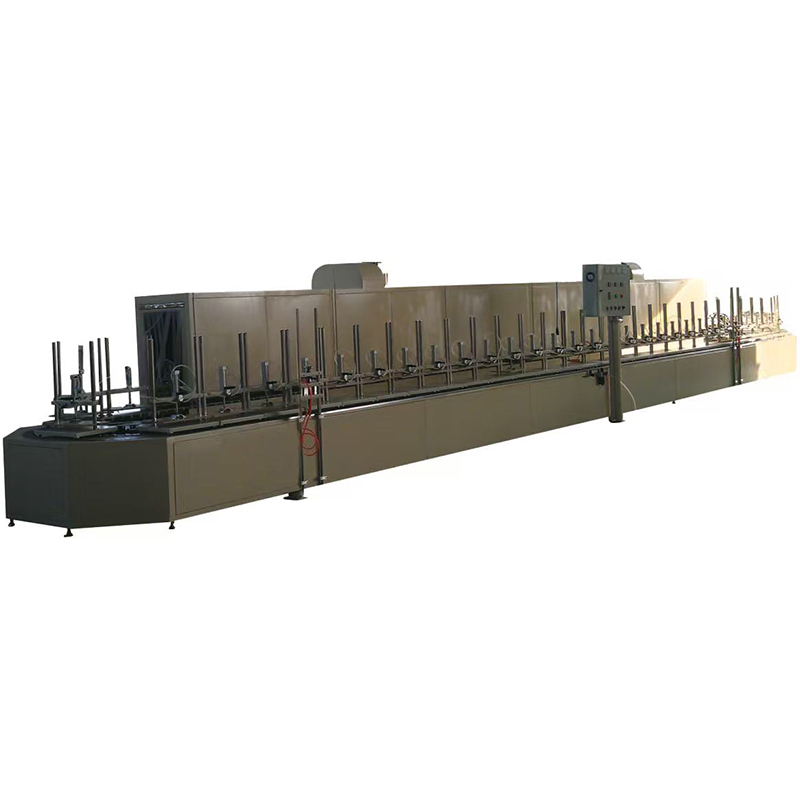

La línea de hornos de curado tipo U Full-Auto de 60 estaciones es un sistema rotativo de curado y secado diseñado para curar pegamento después de la inyección del elemento filtrante de aire. Consta de un horno de curado tipo U, 60 estaciones de conformado, sistema de transmisión por cadena, sistema de sujeción neumático y sistema de control eléctrico. Los elementos filtrantes inyectados se colocan horizontalmente en las estaciones de conformación, las placas de presión sujetan los productos y la cadena conduce las estaciones al horno de alta temperatura para acelerar el curado del pegamento. Después de circular de regreso a la estación de carga, se retiran los elementos filtrantes terminados. El equipo realiza un secado continuo automático con alta eficiencia y operación conveniente.
Aplicación: Curado y secado del pegamento después de la inyección de elementos filtrantes de aire para automóviles (altura del elemento filtrante ≤100 mm).
Componentes principales:
Horno de curado rotatorio tipo U: cámara de calentamiento, potencia de calentamiento de 15 kW, secado a temperatura constante
60 estaciones de conformación: Fijadas en la cadena, cada estación contiene un elemento filtrante y está equipada con una placa de presión.
Cilindros formadores: Cada estación tiene un cilindro independiente para presionar y fijar el elemento filtrante.
Sistema de transmisión por cadena: el motor impulsa la cadena para hacer circular las estaciones continuamente (velocidad ajustable de 0 a 5 m/min).
Sistema de control eléctrico: interruptor de encendido, parada de emergencia, controlador de velocidad
Componentes auxiliares: Unidad triple neumática, guarda de seguridad, armario eléctrico.
El elemento filtrante inyectado se coloca horizontalmente en la estación de conformación y la placa de presión accionada por cilindro sujeta y fija el elemento filtrante. La cadena conduce la estación al horno de curado, donde las altas temperaturas aceleran la solidificación del pegamento. Después de recorrer un ciclo por la vía en forma de U, la estación regresa a la posición de carga. Se retira el elemento filtrante curado y se carga un elemento filtrante nuevo para una producción continua.
Carga: Coloque el elemento filtrante inyectado horizontalmente en la estación de conformación (tamaño de la estación 450×450 mm, adecuada para productos ≤400×400×600 mm).
Sujeción: el cilindro moldeador funciona y la placa de presión sujeta el elemento filtrante para mantener su forma y evitar la deformación.
Ingreso al horno: La cadena conduce la estación al horno de curado tipo U para secar a la temperatura establecida.
Circulación: La estación circula continuamente a lo largo de la vía en forma de U y regresa a la posición de carga después de un calentamiento suficiente.
Descarga: El cilindro libera la placa de presión y se retira el elemento filtrante curado.
Repita: cargue el siguiente elemento filtrante y continúe el ciclo de producción.
Estructura rotativa tipo U de 60 estaciones, producción continua
En la cadena están fijadas 60 estaciones de moldeado. El diseño tipo U ahorra espacio y las estaciones regresan automáticamente a la posición de carga para un funcionamiento ininterrumpido.
Cada estación está equipada con un cilindro de sujeción independiente
Cada estación tiene un cilindro individual. La placa de presión sujeta el elemento filtrante para garantizar una forma estable durante el curado y evitar la deformación después de la solidificación del pegamento.
Los productos con altura ≤100 mm no requieren ajuste
La gran versatilidad permite colocar diferentes especificaciones de elementos filtrantes directamente sin ajuste de estación, lo que agiliza el cambio de producto.
Velocidad de carrera ajustable (0~5m/min)
La velocidad de la cadena está controlada por la conversión de frecuencia del motor. El tiempo de curado se puede ajustar según los diferentes requisitos de curado del pegamento para garantizar un secado completo.
Operación neumática, rápida y responsiva
Las acciones de sujeción y liberación se completan con cilindros de respuesta rápida, adecuados para una producción continua de alta frecuencia.
Estructura confiable y fácil mantenimiento
La transmisión de cadena estable y el control de curado a temperatura constante garantizan un funcionamiento confiable. La inspección periódica de los sujetadores, sellos de cilindros y componentes de la transmisión es suficiente para el mantenimiento.
Protección de seguridad completa
Equipado con interruptor de parada de emergencia, protección de puesta a tierra y enclavamiento de protección de seguridad. El manual enfatiza que el mantenimiento solo debe realizarse después de que los componentes calefactores se hayan enfriado y que los elementos filtrantes deben retirarse del horno antes de apagarlo.
Capacidad de personalización y expansión
La misma serie incluye PLBL-40 (40 estaciones). Números de estación personalizados o longitudes de horno están disponibles según los requisitos del cliente.
| Parámetro | Especificación |
| Modelo | PLBL-60 |
| Tamaño del producto (largo × ancho × alto) | ≤ 400 × 400 × 600 milímetros |
| Tamaño de la estación (largo × ancho) | 450 × 450 milímetros |
| Número de estaciones | 60 |
| Velocidad de funcionamiento | 0 ~ 5 m/min (ajustable) |
| Potencia de calefacción | 15 kilovatios |
| Fuente de alimentación | 220V / 50Hz |
| Presión de aire de trabajo | 0,8MPa |
| Peso de la máquina | 1500 kilogramos |
| Dimensiones totales (largo × ancho × alto) | 15000 × 2500 × 1750 milímetros |
Instale la línea de hornos de curado tipo U totalmente automático de 60 estaciones en un piso plano, limpio y bien ventilado, lejos de materiales inflamables.
Mantenga una distancia de ≥1 metro de las paredes circundantes.
Utilice un montacargas de más de 1 tonelada para el transporte.
Reparar la máquina y calibrar el nivel.
Alimentación: 220V/50Hz, con puesta a tierra independiente.
Presión de suministro de aire: 0,8 MPa (Nota: el manual especifica 0,8 MPa, que es más alta que la de otros equipos).
Verifique los cables, el botón de parada de emergencia y la puerta de protección de seguridad antes de la operación.
P1: ¿Por qué el pegamento no se cura por completo o de manera desigual después del secado?
R: Verifique si la velocidad de funcionamiento es demasiado rápida (reduzca la velocidad para extender el tiempo de curado), si la temperatura del horno alcanza el valor establecido y si el ventilador (si está equipado) hace circular el aire caliente correctamente.
P2: ¿Por qué el cilindro moldeador no se puede sujetar firmemente o se mueve lentamente?
R: Compruebe si la presión del aire alcanza los 0,8 MPa, si el sello del cilindro está desgastado y si la válvula solenoide está atascada. Limpiar periódicamente la unidad triple neumática y eliminar el agua acumulada.
P3: ¿Por qué la cadena funciona de manera inestable o hace un ruido anormal?
R: Compruebe si la tensión de la cadena es adecuada, si la rueda dentada está desgastada y si el motor de transmisión y el reductor funcionan normalmente. Agregue aceite lubricante regularmente todos los meses.
P4: ¿Qué alturas de elementos filtrantes puede soportar este equipo?
R: Los productos con una altura ≤100 mm se pueden procesar directamente sin ajuste. Para elementos filtrantes más altos, se encuentran disponibles estaciones más altas personalizadas o carrera de placa de prensado modificada.
Esta línea de horno de curado tipo U completamente automático de 60 estaciones es una línea de producción de horno de curado rotatorio tipo U de 60 estaciones completamente automática, adecuada para la producción continua de secado de gran volumen después de la inyección de pegamento para elementos de filtro de aire.
Se encuentran disponibles pruebas de muestra gratuitas (envíe sus elementos filtrantes inyectados, probaremos el curado y le devolveremos las muestras para su inspección).
Los pedidos al por mayor disfrutan de descuentos, comuníquese con ventas para conocer el tiempo de entrega.
Se encuentran disponibles números de estación personalizados (como PLBL-40 de 40 estaciones), tamaños de productos más grandes o rangos de temperatura de horno especiales.
Con la máquina se proporcionan manuales en chino e inglés, dibujos eléctricos y listas de piezas neumáticas.
Como exportador profesional de equipos de curado, ofrecemos precios directos de fábrica, un año de garantía y suministro a largo plazo de repuestos (sellos de cilindros, cadenas, tubos calefactores, etc.). Bienvenido a solicitar una cotización o visitar nuestra fábrica.
