Compre una máquina laminadora y cortadora de malla HDAF de calidad en la fábrica de Pulan en China. Adopta control de programa PLC y operación con pantalla táctil, lo que permite configurar el diámetro del producto (Φ55~350 mm). Es adecuado para materiales de placa de acero/placa de malla con un espesor de 0,3~1,0 mm y un ancho ≤1000 mm, con una eficiencia de producción de 10~30 piezas/min. Los materiales de desecho se recogen automáticamente y la estructura es compacta. Como fabricante profesional de máquinas laminadoras, ofrecemos precios directos de fábrica y servicios personalizados. Bienvenido a realizar pedidos al por mayor.

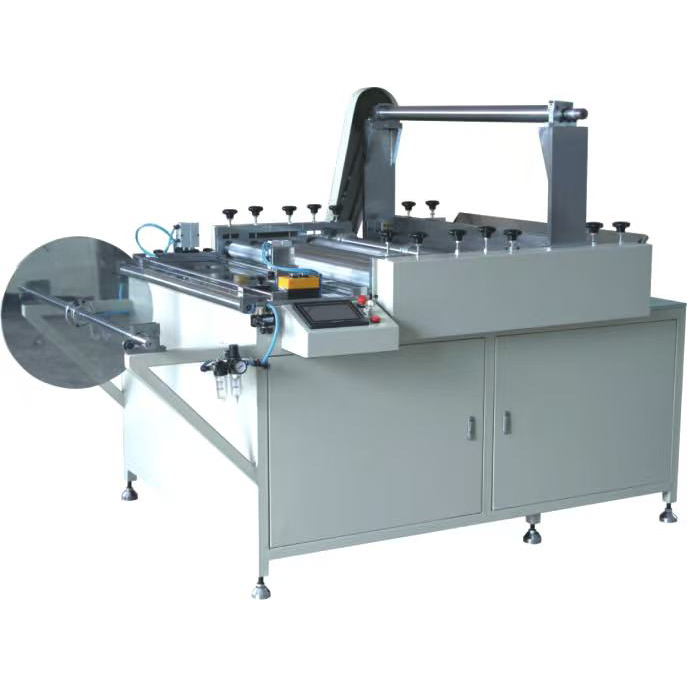

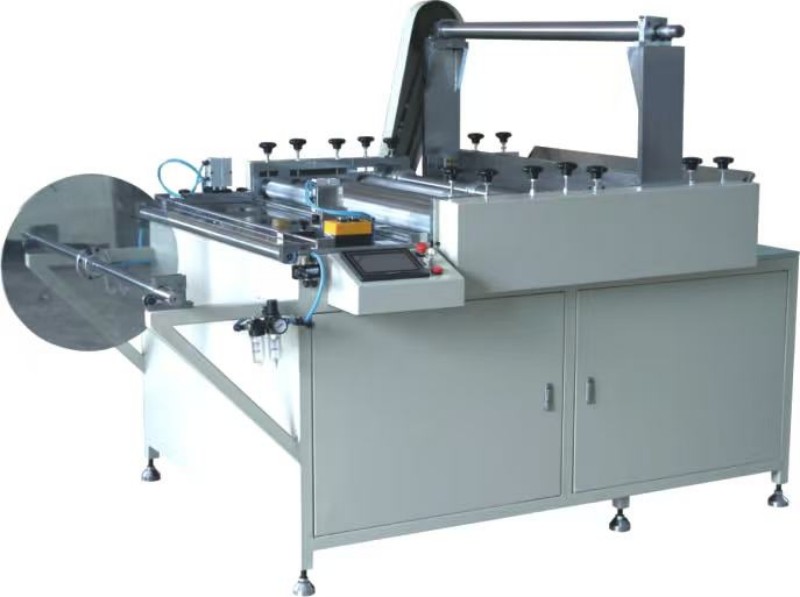

La máquina laminadora y cortadora de malla HDAF es una máquina automática basada en el principio de laminado de tres rodillos, que completa la nivelación, el corte (rotura de malla), el corte de longitud fija y el laminado de placas de acero o placas de malla en un solo proceso. Consta de siete partes principales: rejilla de alimentación de material, mecanismo de prensado, mecanismo de nivelación, mecanismo de corte, mecanismo de corte, mecanismo de rodadura y dispositivo de recogida de residuos. Es adecuado para la producción en masa de carcasas y mallas protectoras de filtros de aire medianos y grandes. El diámetro se puede ajustar digitalmente a través de la pantalla táctil, con alta precisión de rodadura y superficies finales suaves.
Procesamiento rodante de malla protectora interior y exterior de elementos de filtro de aire y carcasas de conjuntos de filtro de aire.
Estante de alimentación de material (con bloque de freno y placa de tope de material)
Mecanismo de prensado de material (cilindro + placa de prensado)
Mecanismo de nivelación (rodillos niveladores de varias etapas)
Mecanismo de corte (cuchillas de corte superior e inferior, espaciado ajustable)
Mecanismo de corte (cortadores superiores e inferiores, accionados por cilindro)
Mecanismo de balanceo (rodamiento de tres rodillos, ángulo de placa de balanceo ajustable)
Dispositivo de recogida de residuos (eje de enrollado automático)
Control eléctrico (PLC + pantalla táctil, interfaz chino/inglés)
Principio de rodadura de tres rodillos. Después de nivelar, cortar y cortar de longitud fija, el material se enrolla en la forma cilíndrica requerida mediante la cooperación de los rodillos rodantes y la placa rodante.
Carga: El material de la bobina se instala en el eje de alimentación, se fija mediante la placa de tope y el eje de alimentación se monta en el asiento del cojinete.
Alimentación de material: El material pasa a través del deflector de la mesa de trabajo, el primer rodillo de alimentación, los rodillos niveladores y el segundo rodillo de alimentación.
Corte (Rotura de malla): Ajuste el espacio entre las cuchillas de corte según el ancho del producto. El material ancho se corta en varias tiras manteniendo la conexión entre ellas.
Corte: El material pasa a través del mecanismo de corte y el tercer rodillo de alimentación, luego se corta según la longitud preestablecida (calculada según el diámetro del producto).
Laminado: El material en hoja cortado ingresa al mecanismo de laminación, se le da una forma redonda y se descarga.
Recogida de residuos: los residuos de bordes generados después del corte se enrollan automáticamente en el pozo de recogida de residuos.
1. Proceso integrado de corte de malla y laminado
Desde materia prima hasta productos cilíndricos terminados, la máquina cortadora y laminadora de mallas HDAF completa la nivelación, el corte, el corte de longitud fija y el laminado en un solo proceso, lo que reduce la necesidad de múltiples máquinas y manipulación intermedia.
2. Capacidad de procesamiento de gran tamaño
Diámetro máximo de rodamiento Φ350 mm, longitud máxima 1000 mm, adecuado para carcasas y mallas protectoras de filtros de aire grandes utilizadas en camiones pesados, maquinaria de construcción y otras aplicaciones.
3. Ajuste del diámetro digital
El diámetro del producto (Φ55~350 mm) se puede ingresar directamente en la pantalla táctil. El mecanismo de balanceo coincide automáticamente con el ángulo de la placa de balanceo sin ajustes manuales repetidos.
4. Control del programa PLC, operación coordinada
Los procesos de alimentación, nivelación, corte, corte y laminado se conectan automáticamente, lo que garantiza un funcionamiento estable y un ritmo de producción constante (10~30 piezas/min).
5. Dispositivo automático de recogida de residuos
Los restos de bordes después del corte se enrollan automáticamente en rollos, lo que facilita la limpieza centralizada y mantiene limpia el área de trabajo.
6. Mecanismo de nivelación de múltiples rodillos
El material pasa a través de múltiples rodillos niveladores para asegurar la planitud antes de rodar. El producto terminado tiene buena redondez y superficies finales lisas sin deformación.
7. Espacio libre de corte ajustable, corte limpio
La distancia de contacto entre las cuchillas superior e inferior se puede ajustar con precisión para garantizar bordes de corte suaves sin rebabas y evitar daños a la hoja.
8. Prensado neumático + ajuste fino manual, operación flexible
El prensado de materiales utiliza prensado automático de cilindros. Cada espacio entre rodillos también se puede ajustar mediante volante, adaptándose a diferentes espesores y materiales.
| Parámetro | Especificación |
| Modelo | PLJY350-1000 |
| Rango de diámetro de rodamiento | Φ55 ~ 350 milímetros |
| Ancho máximo del producto (largo) | 1000 milímetros |
| Ancho máximo de paso de material | 1000 milímetros |
| Diámetro máximo del rollo de materia prima | ≤ 600 milímetros |
| Espesor del material aplicable | 0,3 ~ 1,0 mm (placa de acero, placa de malla) |
| Eficiencia de producción | 10 ~ 30 unidades/min (ajustable) |
| Potencia del motor principal | 1,5 kilovatios |
| Presión de suministro de aire | 0,6 MPa |
| Fuente de alimentación | 380V / 50Hz |
| Dimensiones totales (largo × ancho × alto) | 2330 × 1650 × 1600 milímetros |
Instalar en un sitio plano, limpio y bien ventilado, evitando el polvo a alta temperatura.
Mantenga una distancia de >1 metro desde ambos lados y >1,5 metros desde la parte delantera y trasera.
Utilice un montacargas de más de 2 toneladas para el transporte.
Arregle la máquina y ajuste el nivel.
Alimentación: 380V/50Hz con puesta a tierra independiente.
Presión de suministro de aire: 0,6 MPa.
Compruebe si el cable y el botón de parada de emergencia se restablecen antes de la operación.
P1: ¿Cómo garantizar la redondez del rodamiento?
R: Ajuste el ángulo entre la placa rodante y los rodillos rodantes. Gire la manija de ajuste en el sentido de las agujas del reloj para aumentar el diámetro de rodamiento y en el sentido contrario a las agujas del reloj para disminuirlo hasta que la redondez cumpla con los requisitos.
P2: ¿Qué debo hacer si la cortadora no puede cortar el material por completo?
R: Posibles razones:
① La presión de aire del cilindro cortador es demasiado baja → aumente la presión de aire.
② El espacio libre entre las cuchillas superior e inferior es demasiado grande → ajuste el perno de apriete para eliminar el espacio.
③ La cuchilla está desafilada → afile o reemplace la cuchilla.
P3: ¿La cuchilla de corte no puede romper la malla (la malla protectora no está separada)?
R: Verifique el espacio libre entre las cuchillas de corte superior e inferior y el espacio entre las cuchillas. Un espacio excesivo o cuchillas desafiladas pueden provocar un corte incompleto. Ajuste la holgura o afile las cuchillas según el manual.
P4: ¿Por qué ambos extremos del producto se cortan en una superficie inclinada?
R: El espacio desigual entre los rodillos de alimentación superior e inferior provoca la desviación del material. Ajuste el espacio libre de cada rodillo de alimentación para garantizar el equilibrio izquierdo y derecho.
P5: ¿El eje de recogida de residuos no gira o no puede enrollarse firmemente?
R: Compruebe si la ranura del perno de posicionamiento del eje de recolección está conectada correctamente y si el perno de apriete de la zapata de freno está demasiado apretado. Ajuste la fuerza del freno correctamente.
Esta máquina cortadora y enrolladora de mallas HDAF es una máquina cortadora y enrolladora de malla integrada para filtros de aire grandes, adecuada para la producción en masa de carcasas y mallas protectoras de filtros de aire.
Se encuentran disponibles pruebas de muestra gratuitas (envíe su material en lámina, produciremos muestras y las devolveremos para su inspección).
Los pedidos al por mayor son elegibles para descuentos. Comuníquese con ventas para conocer el tiempo de entrega.
Hay soluciones personalizadas disponibles para diámetros de laminado más grandes (>350 mm), anchos más largos (>1000 mm) o espesores de materiales especiales.
Con la máquina se suministran manuales, diagramas eléctricos y listas de componentes neumáticos en chino e inglés.
Como exportador profesional de equipos de laminación, ofrecemos precios directos de fábrica, un año de garantía y suministro de repuestos a largo plazo (cuchillas de corte, cuchillas de corte, ruedas dentadas, etc.). Bienvenido a solicitar una cotización o visitar nuestra fábrica.
