Máquina enrolladora en espiral de malla expandida HDAF completamente automática

Compre una máquina enrolladora en espiral de malla expandida HDAF completamente automática de calidad de Pulan, un fabricante profesional en China. Con un rápido reemplazo del molde, diámetro y longitud de tubo ajustables, una superficie de acabado suave que no requiere procesamiento secundario y un desperdicio mínimo de material, ofrece una solución económica para la fabricación de tubos de malla a gran escala.

Especificaciones técnicas

Introducción a la máquina

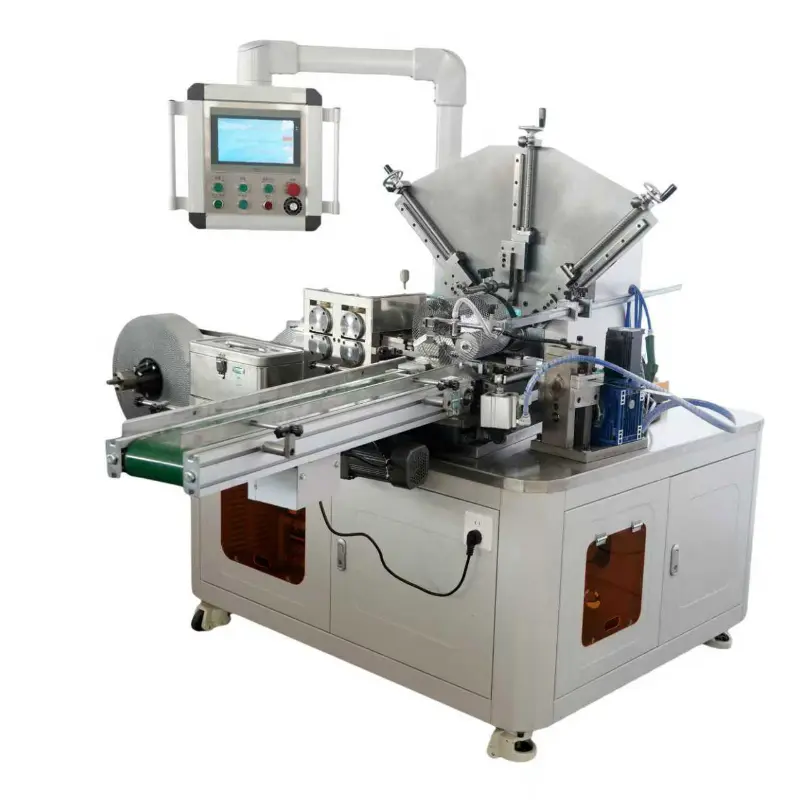

La máquina enrolladora en espiral de malla expandida Full-Auto HDAF es una máquina formadora automática diseñada para fabricar cilindros en espiral a partir de malla metálica expandida utilizada en filtros de aire de alta resistencia. Incorpora un desenrollador, un mecanismo de alimentación de malla, una unidad de aplanamiento, un husillo formador de espirales, un conjunto de corte y un sistema de control de pantalla táctil PLC en una línea de producción compacta.

La malla expandida se alimenta continuamente a la máquina, se aplana antes de ingresar a la sección de formación, se enrolla en espiral alrededor del troquel seleccionado y se corta automáticamente una vez que se alcanza la longitud preestablecida. Se utiliza ampliamente para producir mallas protectoras exteriores y tubos de soporte para filtros para camiones de servicio pesado, filtros para equipos de construcción y cartuchos de recolección de polvo industrial. La máquina procesa tiras de acero de 109 mm de ancho con un rango de espesor de 0,25 a 0,4 mm y admite diámetros acabados de Φ80 mm a Φ500 mm. Quince juegos de troqueles intercambiables (tamaños 13 a 35) permiten a los operadores cambiar los diámetros de los productos rápidamente siguiendo las especificaciones de herramientas correspondientes.

Aplicaciones y configuración de la máquina

Aplicaciones típicas

Configuración de la máquina

Cómo funciona la máquina

La máquina alimenta continuamente malla expandida a través de los rodillos de alimentación hacia la sección de aplanamiento, donde el material se endereza antes de ingresar al husillo giratorio. Guiada por el troquel de formación seleccionado, la malla se enrolla en espiral hasta obtener una forma cilíndrica. Una vez que se alcanza la longitud del tubo preestablecida, la cortadora neumática completa automáticamente el proceso de corte, lo que permite retirar el cilindro de malla terminado antes de que comience el siguiente ciclo de producción.

Pasos de producción

1. Preparación del material: Monte la bobina de tira de acero en el desbobinador, alinee la entrada de alimentación y recorte el extremo de la tira a una forma cónica de aproximadamente 30°.
2. Instalación de herramientas: Seleccione el troquel de formación adecuado según el diámetro requerido y asegúrelo con dos tornillos avellanados M4×10. Ajuste la varilla de soporte del troquel para reforzarla.
3. Configuración de la máquina: seleccione el modo manual en la pantalla táctil, realice el reinicio automático del cortador y configure el ángulo de la máquina y los parámetros del cortador de acuerdo con la tabla de especificaciones.
4. Alimentación inicial: Introduzca la tira lentamente en el troquel usando la función de avance lento mientras guía manualmente el primer giro en espiral.
5. Producción automática: cambie al modo automático y ajuste la velocidad de funcionamiento. La máquina forma continuamente cilindros de malla en espiral.
6. Proceso de corte: durante la configuración inicial, elimine el exceso de material manualmente después de una revolución si es necesario. Durante la producción normal, el cortador recorta automáticamente la malla a la longitud preestablecida.
7. Retiro del producto terminado: Retire el cilindro de malla completo y continúe con el siguiente ciclo de producción.

Ventajas de rendimiento

Pautas de instalación

1. Instale la máquina en un piso limpio, nivelado y bien ventilado, lejos del calor y el polvo excesivos.
2. Deje al menos 1 metro de espacio libre alrededor de la máquina.
3. Mueva la máquina con una carretilla elevadora, asegúrela firmemente y nivélela antes de utilizarla.
4. Conecte la máquina a una fuente de alimentación dedicada de 380 V/50 Hz con conexión a tierra adecuada.
5. Suministre aire comprimido a 0,6 MPa.
6. Verifique el cable de alimentación, el interruptor de parada de emergencia y las protecciones de seguridad antes del arranque.
7. Antes de la operación inicial, gire manualmente la máquina para asegurarse de que no haya interferencias mecánicas.
8. Retire el tope de la varilla cortadora cuando produzca cilindros de malla de menos de Φ200 mm y vuelva a instalarlo para diámetros superiores a Φ200 mm.

Preguntas frecuentes

P1: ¿Por qué el diámetro del cilindro de malla terminado es mayor o menor que el requerido?

R: Un diámetro sobredimensionado generalmente se debe a una presión insuficiente entre los rodillos de alimentación, mientras que un diámetro insuficiente generalmente se debe a una presión excesiva. Primero ajuste la holgura del rodillo de alimentación y luego ajuste la rueda de bloqueo si es necesario.

P2: ¿Por qué la costura en espiral se separa después de formarse?

R: Es posible que la rueda formadora de bordes no esté aplicando suficiente presión. Aumente su presión para asegurarse de que la costura esté bloqueada de forma segura.

P3: ¿Cómo se deben manejar los problemas de alimentación de material?

R: Verifique que el extremo de la tira se haya cortado con una forma cónica de aproximadamente 30° y que la entrada de alimentación esté alineada correctamente. Si el material se atasca, retire la placa guía de entrada, elimine la obstrucción, vuelva a instalar la placa guía y reinicie la producción.

P4: ¿Existe alguna diferencia al producir cilindros por debajo o por encima de Φ200 mm?

R: Sí. Retire el tope de la varilla cortadora para diámetros inferiores a Φ200 mm y vuelva a instalarlo cuando produzca cilindros de más de Φ200 mm para garantizar un bobinado y corte adecuados.

Pedidos y soporte

La máquina enrolladora en espiral de malla expandida Full-Auto HDAF es una solución ideal para la producción a gran escala de tubos de malla expandida para filtros de aire de alta resistencia y sistemas de recolección de polvo.

Ofrecemos pruebas de muestra gratuitas; simplemente envíenos su fleje de acero y fabricaremos productos de muestra para su evaluación antes de la compra. Hay máquinas personalizadas disponibles para diferentes anchos de tira o espesores de material cambiando las herramientas y los componentes de alimentación correspondientes.

Cada máquina se suministra con manuales de funcionamiento, planos eléctricos y tablas de especificaciones de herramientas en chino e inglés. Pulan también ofrece precios directos de fábrica, una garantía de un año y soporte de repuestos a largo plazo, incluidos cortadores, matrices de conformado, rodillos de alimentación y componentes de sellado neumático. Contáctenos para una cotización o programe una visita a la fábrica.
