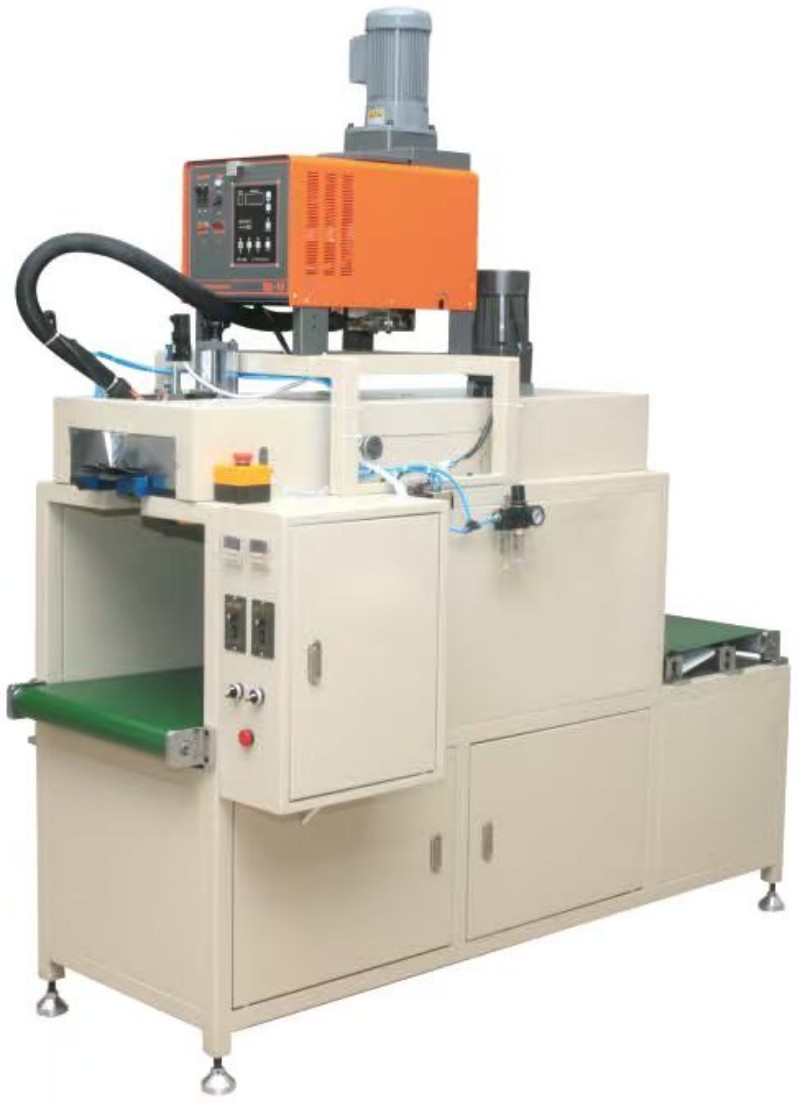

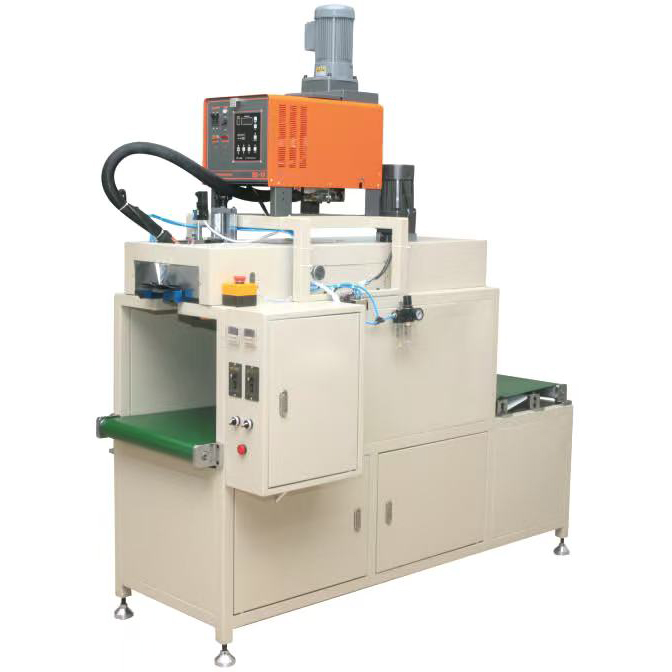

La máquina de unión de papel de filtro termofusible totalmente automática de Pulan Factory es un equipo especializado para la unión con adhesivo termofusible de filtros automotrices (filtro de aceite, filtro de combustible y filtro de aire) y conectores de elementos de filtro hidráulico, con una longitud máxima de unión de 1000 mm.
Una máquina de unión de papel de filtro termofusible totalmente automática es un dispositivo automatizado para la unión de adhesivos termofusibles de tapas de extremo en cartuchos de filtro largos (hasta 1000 mm). Consiste en un mecanismo de cabezal dispensador, un mecanismo de transporte (cintas síncronas dobles + correa plana), una máquina de adhesivo termofusible y un sistema de monitoreo por infrarrojos. Durante el funcionamiento, el cartucho filtrante se inserta en la entrada, es detectado por el sensor de infrarrojos y liberado por el cilindro de posicionamiento. El cartucho de filtro ingresa a la estación dispensadora, el cabezal dispensador dispensa adhesivo automáticamente y las correas sincrónicas lo presurizan y lo transportan hacia atrás. El producto terminado cae sobre la cinta plana para su salida. Es adecuado para la producción de gran volumen de unión de cartuchos de filtro largos.
La máquina de unión de papel de filtro termofusible totalmente automática es adecuada para unir juntas con adhesivo termofusible para:
Filtros de aceite para automóviles
Filtros de combustible
Filtros de aire
Elementos filtrantes hidráulicos
Longitud aplicable del elemento filtrante: ≤1000 mm
1. Sistema de cabezal dispensador de pegamento
Elevación ajustable y movimiento horizontal.
Ajuste fino del volumen de adhesivo.
Adecuado para diferentes tamaños de elementos filtrantes
2. Sistema de transporte
Dos correas sincrónicas para prensar y transportar.
Salida del transportador de cinta plana
Motor principal: 200W
Motor transportador: 200W
3. Sistema de adhesivo termofusible
Potencia de calefacción: 4kW
Potencia del motor: 0,12 kW
4. Sistema de monitoreo por infrarrojos
Sensor infrarrojo del cilindro de posicionamiento de entrada
Sensor infrarrojo del cabezal dispensador de pegamento
5. Placas guía superior e inferior + bloques guía
4 placas guía con bloques guía
Evite que los elementos filtrantes caigan
Garantiza una alimentación estable y precisa
6. Sistema de control
Control de velocidad independiente para el motor principal y el motor del transportador.
Contador de producción
Interruptor de parada de emergencia
y se funde a alta temperatura, luego se dispensa con precisión sobre la junta del elemento filtrante a través de la boquilla de pegamento.
Las correas síncronas aplican presión para sujetar y unir la unión mientras simultáneamente transportan el producto terminado hacia atrás. El elemento filtrante adherido se descarga finalmente a través de la cinta transportadora plana.
1. Preparación de carga
Coloque la máquina de unión de papel de filtro termofusible totalmente automática con la junta hacia arriba en el espacio entre las placas guía izquierda y derecha. Alinee el centro de la apertura con el bloque guía. El siguiente elemento filtrante se puede colocar entre las placas guía superior e inferior para evitar caídas.
2. Alimentación manual
Empuje el elemento filtrante ligeramente hacia adelante hasta que el sensor infrarrojo del cilindro de posicionamiento detecte el producto.
3. Liberación automática
El cilindro de posicionamiento se retrae y permite que el elemento filtrante entre en la estación dispensadora de pegamento.
4. Dispensación de adhesivo
Cuando el sensor infrarrojo de dispensación de pegamento detecta la posición correcta, la válvula solenoide se abre y el cabezal dispensador aplica adhesivo.
5. Prensado y transporte
Las correas síncronas sacan el elemento filtrante de la estación de encolado mientras presionan y aseguran la junta adhesiva.
6. Transporte intermitente
Las correas síncronas transportan los elementos filtrantes de forma intermitente. Después de que se acumula una cierta cantidad, los productos caen sobre la cinta transportadora plana.
7. Salida del producto terminado
La cinta transportadora plana transfiere los elementos filtrantes terminados fuera de la máquina.
1. Capacidad de unión de elementos filtrantes largos (≤1000 mm)
La máquina de unión de papel de filtro termofusible totalmente automática admite una longitud de unión máxima de 1000 mm, lo que la hace adecuada para aplicaciones de filtrado grandes, como filtros para camiones de servicio pesado y elementos filtrantes de maquinaria de construcción.
2. Monitoreo infrarrojo dual para una unión precisa
El sensor infrarrojo de posicionamiento y el sensor infrarrojo de dispensación de pegamento garantizan un funcionamiento preciso solo cuando el elemento filtrante está colocado correctamente, evitando fugas de pegamento y una unión incompleta.
3. Prensado y transporte de correa síncrono integrado
Las correas duales sincrónicas realizan funciones de prensado y transporte, lo que reduce la manipulación manual y mejora la eficiencia de la producción.
4. Control de volumen de pegamento ajustable
Cada cabezal dispensador de cola está equipado con un tornillo de ajuste independiente:
Rotación en el sentido de las agujas del reloj: reduce la salida de adhesivo
Rotación en sentido antihorario: aumenta la salida de adhesivo
Adecuado para diferentes especificaciones de filtro.
5. Posición ajustable del cabezal dispensador de pegamento
La altura y la posición horizontal del cabezal de pegamento se pueden ajustar rápidamente mediante ruedas manuales y pernos de ajuste.
6. Ajuste sencillo de la tensión de la correa sincrónica
Las ruedas manuales independientes en ambos lados permiten un ajuste rápido de la tensión de la correa, lo que garantiza una fuerza de presión uniforme y una calidad de unión confiable.
7. Las placas guía evitan la caída del filtro
Las cuatro placas guía y los bloques guía en la entrada garantizan una alimentación suave y evitan que los elementos filtrantes se vuelquen o caigan.
8. Velocidad de producción ajustable
Tanto el motor principal como el motor del transportador están equipados con controladores de velocidad independientes.
10–30 piezas/min ajustable
| Parámetro | Especificación |
| Modelo | PLRZ-1000N |
| Capacidad de producción | 10 – 30 unidades/min (ajustable) |
| Longitud máxima de paso del elemento filtrante | 1000 milímetros |
| Potencia del motor principal | 200 vatios |
| Potencia del motor del transportador | 200 vatios |
| Potencia del motor de adhesivo termofusible | 0,12 kilovatios |
| Poder de calentamiento del adhesivo termofusible | 4 kilovatios |
| potencia total | Aprox. 4,5 kilovatios |
| Presión de suministro de aire | 0,6 MPa |
| Fuente de alimentación | 220V / 50Hz (personalizable) |
| Dimensiones totales (largo × ancho × alto) | 1865 × 806 × 2037 milímetros |
Instale la máquina en un piso plano, limpio y bien ventilado, lejos de ambientes con polvo a altas temperaturas.
Mantenga una distancia de más de 1 metro en ambos lados y más de 1,5 metros en la parte delantera y trasera.
Utilice un montacargas con capacidad superior a 1 tonelada para el transporte.
Arregle la máquina y ajuste el nivel adecuadamente.
Conecte una fuente de alimentación de 220 V/50 Hz con conexión a tierra independiente.
Presión de aire requerida: 0,6 MPa.
Verifique los cables, los botones de parada de emergencia y las puertas de la cubierta de seguridad antes de la operación.
P1: ¿Por qué la unión del filtro no es lo suficientemente fuerte?
R: Las razones comunes incluyen:
Volumen de pegamento insuficiente → Aumente la producción de adhesivo.
Velocidad del transportador demasiado rápida → Reduzca la velocidad del motor principal.
Correa síncrona demasiado floja → Ajustar la tensión de la correa.
P2: ¿Puede la máquina unir elementos filtrantes de más de 1000 mm?
R: El modelo estándar admite una longitud máxima de 1000 mm. Se encuentran disponibles cuerpos de máquina extendidos personalizados y transportadores más largos para requisitos especiales.
P3: ¿Qué debo hacer si el elemento filtrante se atasca o se cae?
R: Compruebe si las placas guía de entrada están deformadas, si el bloque guía está alineado correctamente y si la tensión de la correa síncrona es correcta. Ajuste de acuerdo con el manual de operación.
P4: ¿Cuánto tiempo necesita precalentarse el sistema adhesivo termofusible?
R: Por lo general, se necesitan entre 15 y 20 minutos para alcanzar la temperatura preestablecida (normalmente entre 150 y 180 °C, según el tipo de adhesivo). Se recomienda calentar antes de cada turno de producción.
Máquina de unión de filtros con adhesivo termofusible completamente automática para la producción en masa de elementos filtrantes largos (≤1000 mm).
Pruebas de muestra gratuitas disponibles. Los clientes pueden enviar muestras de filtros para pruebas de unión.
Los pedidos al por mayor son elegibles para descuentos. Comuníquese con ventas para conocer el tiempo de entrega.
Soluciones personalizadas disponibles, que incluyen mayor longitud de unión, diferentes requisitos de voltaje y cabezales dispensadores de pegamento especiales (redondos, cuadrados, etc.).
Con la máquina se proporcionan manuales en inglés y chino, diagramas eléctricos y listas de componentes neumáticos.
Como exportador profesional de equipos de unión de cartuchos de filtro, prometemos precios directos de fábrica, un año de garantía y suministro a largo plazo de piezas consumibles (correas síncronas, cabezales dosificadores, elementos calefactores, interruptores de infrarrojos, etc.). Bienvenido a solicitar una cotización o visitar nuestra fábrica.
