Compre una máquina encoladora horizontal HDAF de alta calidad de Pulan, un fabricante profesional y proveedor directo de fábrica en China. Este equipo admite espacios de pegamento y rutas de dispensación personalizables, y se adapta a diversos procesos, como líneas rectas, círculos y espirales. Hay muestras y garantías disponibles, el precio es competitivo (directo de fábrica) y la certificación CE es una opción. Es una opción confiable para sus necesidades de adquisiciones.

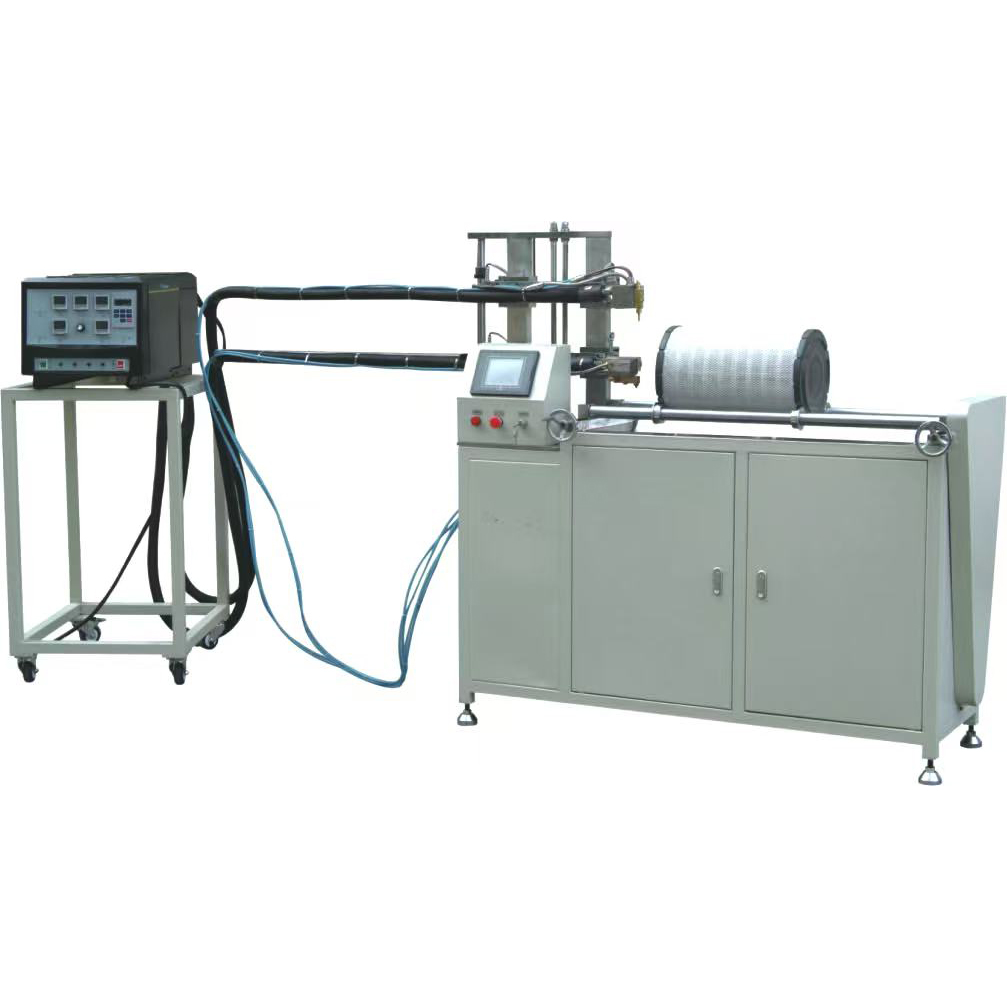

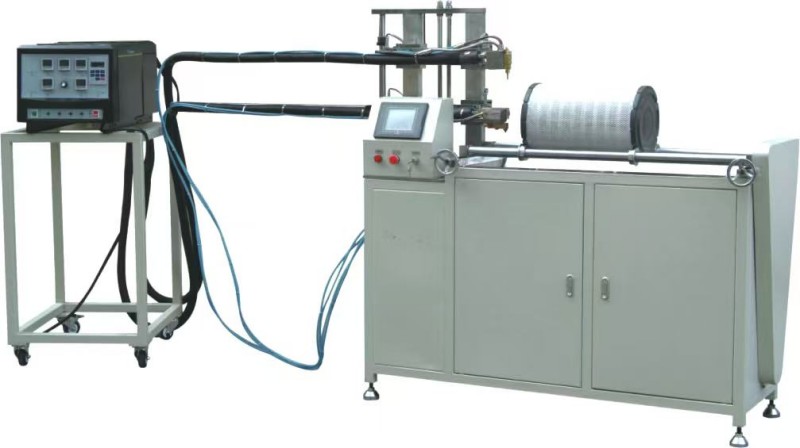

La máquina encoladora horizontal Hdaf es un sistema automatizado diseñado para aplicar adhesivo termofusible a elementos filtrantes de aire cilíndricos y cónicos de gran tamaño. Consta de cinco componentes principales: un mecanismo de accionamiento para las pistolas dispensadoras superior e inferior, un mecanismo de soporte de la pieza de trabajo, un mecanismo de accionamiento de la pieza de trabajo, una consola de control con pantalla táctil y una unidad de adhesivo termofusible. La máquina utiliza un sistema de piñón y cremallera para mover las pistolas dispensadoras y una transmisión por cadena para rotar la pieza de trabajo, lo que permite tres patrones de dispensación (lineal, circular y en espiral) para facilitar la producción eficiente de elementos de filtro de aire de gran tamaño.
| Nombre del parámetro | Valor del parámetro |
| Capacidad de producción | 3–5 piezas/minuto |
| Longitud de la pieza de trabajo | ≤950 milímetros |
| Diámetro de la pieza de trabajo | ≥100 milímetros |
| Potencia total del motor | 0,46 kilovatios |
| Potencia del motor principal | 0,4kW |
| Motor de accionamiento de pistola de pegamento | 0,06 kilovatios |
| Potencia de la unidad de pegamento termofusible | 4 kilovatios |
| Presión de suministro de aire | 0,6 MPa |
| Voltaje de la fuente de alimentación | 220V/50Hz |
| Dimensiones de la unidad principal (largo x ancho x alto) | 2700 mm × 500 mm × 1555 mm |
| Dimensiones de la unidad de pegamento (L×W×H) | 600 mm × 780 mm × 1325 mm |
1. Tres modos de vertido: los patrones lineales, circulares y en espiral se pueden cambiar libremente para satisfacer diversos requisitos del producto.
2. Control independiente de los círculos interiores y exteriores: permite el vertido simultáneo o por separado de los círculos interiores y exteriores, garantizando flexibilidad y eficiencia.
3. Control por pantalla táctil y PLC: funcionamiento intuitivo y sencillo; Admite interfaces en chino e inglés con configuraciones de parámetros convenientes.
4. Amplia gama de compatibilidad de piezas de trabajo: Se adapta a longitudes de piezas de hasta 950 mm y diámetros de 100 mm o más.
5. Estructura horizontal para un funcionamiento estable: los ejes y rodillos de soporte ajustables garantizan un posicionamiento preciso de la pieza de trabajo.
6. Alta eficiencia de producción: producción de 3 a 5 piezas por minuto, satisfaciendo las necesidades de producción en masa.
7. Seguro y confiable: Equipado con características de seguridad como un interruptor de parada de emergencia, guardas protectoras y protección de conexión a tierra.
Un mecanismo de cremallera y piñón hace que la pistola de pegamento se mueva hacia adelante y hacia atrás para una dispensación lineal; una transmisión por cadena hace girar el soporte de la pieza de trabajo para una dispensación circular; y el movimiento simultáneo de ambos a una relación de velocidad específica permite la dispensación en espiral.
1. Ajuste el soporte de la pieza de trabajo: ajuste el espacio entre los dos ejes de transmisión según el diámetro del elemento filtrante y ajuste el espacio entre los rodillos de soporte según su longitud.
2. Cargue la pieza de trabajo: Coloque el elemento filtrante sobre los rodillos de soporte.
3. Seleccione el modo de dispensación: use la pantalla táctil para seleccionar el modo lineal, circular o en espiral.
4. Dispensación lineal: La pistola de pegamento se mueve mientras la pieza de trabajo permanece estacionaria para dispensar una gota recta de adhesivo; una vez completado, la pieza de trabajo se gira para dispensar el siguiente cordón.
5. Dispensación circular: la pieza de trabajo gira una revolución completa mientras la pistola de pegamento permanece estacionaria para completar un cordón circular; Luego, la pistola de pegamento cambia de posición para dispensar el siguiente círculo.
6. Dispensación en espiral: La pistola de pegamento y la pieza de trabajo se mueven sincrónicamente en una proporción determinada para dispensar continuamente una gota de adhesivo en espiral.
7. Descarga: Al finalizar la dispensación, retire el producto terminado.
1. Selección del sitio: Coloque la máquina encoladora horizontal HDAF en un espacio de trabajo adecuado o en la línea de ensamblaje de elementos filtrantes; asegúrese de que el piso esté nivelado, limpio y bien ventilado, y evite áreas con altas temperaturas o exceso de polvo.
2. Diseño y posicionamiento: marque la línea central de instalación del equipo según la ubicación designada.
3. Desembalaje y manipulación: Retire el embalaje y la película antipolvo, luego utilice una carretilla elevadora para mover la máquina a su posición fija.
4. Requisitos de espacio libre: Mantenga una distancia de al menos 1 metro de las paredes en los lados izquierdo, derecho y trasero, y al menos 1,5 metros en el frente.
5. Anclaje y Nivelación: Asegure la máquina mediante pernos de anclaje o almohadillas de goma antideslizantes y nivele la máquina.
6. Conexión de alimentación: 220 V/50 Hz; Es obligatoria una conexión a tierra de protección, con el cable de tierra conectado al perno de anclaje de la máquina.
7. Conexión de suministro de aire: La presión del suministro de aire debe ser de 0,6 MPa; conectarse sólo cuando se cumpla este requisito.
P1: ¿Para qué productos es adecuada la máquina encoladora horizontal Hdaf?
R: Es adecuado para dispensar adhesivo termofusible en elementos filtrantes de aire cónicos y cilíndricos grandes, como los de limpiadores de aire y vehículos pesados.
P2: ¿Qué patrones de dispensación admite el equipo?
R: Admite tres patrones de dispensación: lineal, circular y en espiral; Puede dispensar en los círculos interior y exterior de forma simultánea o independiente.
P3: ¿Puede acomodar elementos filtrantes de diferentes longitudes y diámetros?
R: Sí. Maneja piezas con longitudes ≤950 mm y diámetros ≥100 mm; Los ajustes se realizan cambiando el espacio entre los ejes de transmisión y los rodillos de soporte.
P4: ¿Es ajustable la velocidad de dispensación?
R: Sí. Parámetros como la velocidad de movimiento de la pistola de pegamento, la velocidad de rotación de la pieza de trabajo y el retardo de dispensación en espiral se pueden ajustar a través de la pantalla táctil.
P5: ¿Cuál es la eficiencia de producción del equipo?
R: La capacidad de producción es de 3 a 5 piezas por minuto.
P6: ¿Es la operación compleja?
R: No, no es complejo. Cuenta con una interfaz de pantalla táctil con modos manual y automático, y la configuración de parámetros es intuitiva.
P7: ¿Qué características de seguridad tiene?
R: Está equipado con un interruptor de parada de emergencia, un dispositivo de seguridad y protección de conexión a tierra; Los protocolos de seguridad prohíben estrictamente abrir la protección mientras la máquina está en funcionamiento.
P8: ¿Qué debo hacer si la pistola de pegamento no dispensa pegamento?
R: Posibles causas: no hay adhesivo termofusible en la máquina, el suministro de aire a la pistola de pegamento está cortado o un mal funcionamiento de la máquina. Solución de problemas: agregue adhesivo, abra el suministro de aire o inspeccione/repare/reemplace la máquina.
P9: ¿Cómo se realiza el mantenimiento diario?
R: Mantenga la máquina limpia diariamente y retire cualquier adhesivo termofusible adherido; lubrique regularmente las cadenas de transmisión y las juntas móviles; Inspeccione los sujetadores y los componentes impulsores mensualmente.
P10: ¿Está disponible la personalización?
R: Sí, admitimos personalización y pedidos al por mayor.
